TYPEN
-
Jaguar XK120 1949-1954
-
Jaguar XK140 1954-1957
-
Jaguar XK150 1957-1961
-
Jaguar XKE Serie 1 1961-1967
-
Jaguar XKE Serie 2 1968-1970
-
Jaguar XKE Serie 3 1971-1974
-
-
Wir schreiben das Jahr 1948, der Krieg ist seit drei Jahren zu Ende. Eine der größten Automobilmessen der Nachkriegszeit, die Londoner Motor Show am Earls Court steht kurz vor ihrer Wiedereröffnung. Geplant ist die Show für den 27. Oktober. In der Automobilschmiede Jaguar steht man vor einem Dilemma. Der neu entwickelte 6 Zylinder Reihenmotor XK sowie das Fahrgestell sind zwar rechtzeitig fertig gestellt worden, jedoch die Karosserie, welche in Auftrag durch die Firma Pressed Steel gefertigt wird, fehlt. Diese drei Hauptkomponenten sind Bestandteil einer neu entwickelten und schnellen Reiselimousine, dem Mark VII. Jaguar verspricht sich von der Limousinensparte ein besseres Geschäft und möchte den neuen Wagen auf der Motor Show vorstellen. Als sich immer mehr abzeichnet, dass der Zeitplan nicht gehalten werden kann, entsinnt man eine Notlösung. Sir William Lyons ,Gründer und Herr über die Jaguar Cars Ltd., lässt das fertige Fahrgestell des MK VII um 18 Inch kürzen, um für einen Sportwagen den richtigen Radabstand zu erreichen. In Eigenregie designed er eine passende, elegante offene Zweisitzer Karosserie. Diese setzt er zusammen mit Fred Gardner, seinen Mann für die praktische Umsetzung, im hinteren Bereich seines Werkes in Foleshill in die Realität um. Nur beängstigend knapp wird das Wagnis vor der Messe fertig gestellt. Diese Notlösung soll in einer kleinen Auflage von ca. 200 Fahrzeugen produziert werden, um mögliche Kunden der Londoner Motor Show zu bedienen und die Zeit zur Einführung des neuen MK VII zu überbrücken. Bekanntlich kommt es jedoch immer anders als man denkt. Der neue Roadster schlägt ein wie eine Bombe und die Bestellungen sind so zahlreich, dass sie die angepeilte Stückzahl um mehr als das Doppelte übersteigt, nicht zuletzt wegen des guten Preis-Leistungsverhältnisses. Daraufhin wird beschlossen den Roadster in Serie zu fertigen. Der Jaguar XK120 ist geboren.
-

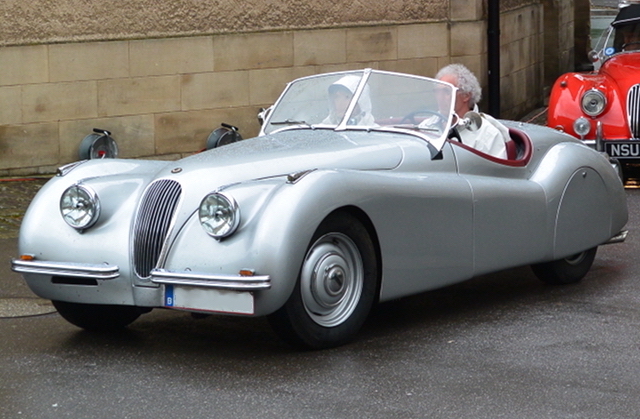

Jaguar XK120 OTS
Jaguar XK120 OTSDer Roadster geht im Juli 1949, zunächst mit einer Aluminiumkarosserie, als "Jaguar XK120 OTS" in Produktion. Das "XK" steht dabei für die Typenbezeichnung des Motors (X-Experimental/K-Baureihe), die Zahl "120" für die Maximalgeschwindigkeit, eine vor dem Krieg begonnene Tradition. Zu guter letzt die Bezeichnung "OTS", welche für "Open Two Seater" steht. Bei späteren Fahrzeugen findet sich hinter der Geschwindigkeitsbezeichnung oft zusätzliche optionale Bezeichnungen wie "SE" für "Special Equipment" oder "M" für "Modified", die Bezeichnung für "Special Equipment" an den Exportfahrzeugen in die USA.
Bauzeit, Preise, Produktionszahlen und FahrzeugnummernVon Juli 1949 bis September 1954 werden 7611 Fahrzeuge gebaut, davon sind die ersten 240 Fahrzeuge mit Aluminium Karosserie versehen, da dieser Rohstoff nach dem Krieg verfügbar ist. Zwischen April und Mai 1950 wird die Produktion von Aluminium auf Ganzstahl Karosserie mit Aluminiumtüren und -haube umgestellt. Insgesamt werden bis Produktionsende 1173 Fahrzeuge mit Rechtslenkung (RHD) und 6438 Fahrzeuge mit Linkslenkung (LHD) hergestellt. Der Basispreis im Vereinigten Königreich liegt bei £ 998.-.
Bei den Karosserie Nummern wird nicht zwischen links oder rechts gelenkten Fahrzeugen unterschieden, sie sind fortlaufend nummeriert und beginnen mit F1001.
Die Fahrgestell Nummern bestehen aus 6 stelligen Zahlenkombinationen und unterscheiden sich in die für Fahrzeuge mit Rechtslenkung (RHD), beginnend mit der Zahl 660xxx und für Fahrzeuge mit Linkslenkung (LHD). beginnend mit der Zahl 670xxx. Bestimmte Fahrgestell Nummern besitzen zusätzliche Buchstabenbezeichnungen vor und hinter der Zahlenkombination. Diese haben folgende Bedeutung:Fahrgestellnummern mit einem vorangestellten "S", stehen für Fahrzeuge der "Special Equipment" Versionen.BaujahrFahrgestell Nr. RHDMengeFahrgestell Nr. LHDMengeKarosserie Nr.*BemerkungJuli 49 bis Dez. 49660001 bis 6600272670F1001 bis F1114Nr. 660010 geht ohne Karosserie an die Entwicklungsabteilung (werden nicht gezählt)Jan. 50 bis Dez. 50660028 bis 6605184911026F1120 bis F2615bis Nr. 660058 und 670184 mit Aluminium Karosserie gebaut / Nr. 670172 ist Prototyp für erste Stahl Karosserie / drei Fahrgestelle für die Lightweight Versionen (LT) (660741 (LT3), 660748 (LT2, 660917(LT1))Jan. 51 bis Dez. 51414671097 bis 671796700F2604 bis F3726Jan. 52 bis Dez. 52660935 bis 661045111671797 bis 6733881592F3734 bis F5433Jan. 53 bis Dez. 53661046 bis 661153108673389 bis 6745911203F5437 bis F6847Jan. 54 bis Sept. 54661154 bis 66117623674592 bis 6764381847F6859 bis F8718* die Karosserien wurden produktionsbedingt nicht aufsteigend mit dem Fahrgestellen verheiratet, dadurch zeigen die angegebenen Nummern die im jeweiligen Jahr auf http://www.xkdata.com gefundene, niedrigste bzw. höchste Karosserie Nummer. Damit bekommt man im direkten Vergleich eine grobe Einschätzung ob Karosserie und Fahrgestell zueinander stimmig sind.Die Motor Nummern werden hier nicht aufgeführt, da diese je nach Auftrag nicht nur in OTS Modellen, sondern in allen Jaguar XK120 Typen verbaut werden. Sie beginnen mit W1001 und enden mit W9999. Da diese Nummern im November 1953 erschöpft sind, wird zum Buchstaben "F" gewechselt und ebenfalls mit F1001 begonnen. Nach Recherchen in den Jaguar Archiven, trägt der letzte Motor wahrscheinlich die Nummer F4249. Der Zusatz -7 oder -8 hinter der Nummer beschreibt das Verdichtungsverhältnis des Motors.ProduktionsänderungenÜber die Jahre der Produktion blieb die technische Entwicklung nicht stehen. Wirtschaftlich und technische Besonderheiten fließen nach reichlicher Überlegung ab und zu in die Produktion ein. In der nachfolgenden Aufstellung finden sich einige wichtige Anpassungen nach chronologischer Reihenfolge.Änderungsdatumab Model (RHD / LHD)BeschreibungAugust 1950Nachlaufwinkel von 5o auf 3o veringert. Luftfilter serienmäßig erhältlich.November 1951660675 und 671097Fußraumbelüftungsklappen seitlich in den vorderen Kotflügeln integriert.660911 und 671493Lüftung als Standard ohne Kühlung und Defrosterdüsen eingeführtFebruar 1952660935 und 671797Getriebe mit kurzer Hauptwelle, längere Kardanwelle und modifizierte Tachometerantriebswelle eingeführt660935 und 671797Salisbury 2HA Hinterachse 3,77:1 an manchen Fahrzeugen montiertApril 1952660980 und 672049Selbstnachstellende Vorderradbremsbacken, Tandem Hauptbremsylinder mit geteilten Flüssigkeitsbehälter und neue Bremseinsteller eingeführtJuni 1952660980 und 672049Neue überarbeitete Newton Teleskopstoßdämpfer an den Vorderachsen montiert, mit 54 statt 70 mm Durchmesser.660986 und 672280Neue überarbeitete Girling Stoßdämpfer an den Hinterachsen montiert.Oktober 1952661025 und 672963Standleuchten auf den Kotflügeln sind nun in den Kotflügeln integriert. Standleuchten der Exportfahrzeuge haben zusätzlich eine Blinkfunktion.661026 und 672963Antibeschlags Lüftungsöffnungen direkt vor der Windschutzscheibe eingeführt und mit flexiblen Schlauch an der Heizung angeschlossen. (ursprünglich nur für das Fixed Head Coupé vorgesehen).Dezember 1952661040 und 673320Hinterachsfedern der "Special Equipment" (SE) Version (C.5721) an allen Fahrzeugen übernommen.661040 und 673320Fahrzeugteile werden ab jetzt mit Kunstharzlack lackiert. Eine Dose schnelltrocknenden Kunstharzlacks gehört ab sofort zur Fahrzeugausrüstung.661037 und 673009Trico Unterdruck Scheibenwaschanlage eingeführt und an drei OTS Modelen (661026, 661028, 661029) nachgerüstet.661040 und 673320Felgenbreite der Stahlfelgenräder auf 5,5 Zoll vergrößert.Januar 1953661046 und 673396Heckscheibeneinfassung mit Reisverschluss.661046 und 673396Getriebetunnel bekommt auf der rechten Seite einen herausnehmbaren Deckel für Zugang zum Kreuzgelenk und Schmiernippel.April 1953661054 und 673695Salisbury 2HA Hinterachse 3,77:1 wird durch 4HA 3,54:1 ersetzt. (In deutschen Übersetzungen wird das OTS Model 673693 als erstes Fahrzeug genannt)Juni 1953661075 und 673995Neue Drehzahlmesserantriebswelle661078 und 674006Neue TachometerantriebswelleJanuar 1954661151 und 674415Zigarettenanzünder aus der MK II Limousine (C.5631) werden montiert.September 1954661165 und 674929Neue Drehzahlmesserantriebswelle mit schwarzer Kunststoffummantelung. Die OTS Modele 661166-661169 und 675031-675607 wurden ausgelassen.661170 und 675763Handbremshebel geändertLenksäule geändert und dabei konischen Hupenknopf (C.4514) gegen flachen Hupenknopf (C.5558) ausgetauscht.technische SpezifikationenHier finden sich die wichtigsten technischen Eckdaten des Jaguar XK120 OTS, aufgeteilt in die Bereiche Motor, Fahrgestell und Leistungswerte.Motor (Engine)TypReihen 6 Zylinder 4 Takt MotorAntriebzwei obenliegende Nockenwellen, welche über Kette angetrieben werdenVentileVentilwinkel 70o, hängende VentileBohrung x Hub83 x 106 mmHubraum3442 cm3Leistung119 kw bei 5000 U/min134 kw bei 5000 U/min bei "Special Equipment" Versionmaximaler Drehmoment265 Nm bei 2500 U/min275 Nm bei 4000 U/min bei "Special Equipment" VersionVerdichtungsverhältnis8:1KühlungWasserFahrgestell (Chassis)Bremsenvorn: Trommelbremsehinten: TrommelbremseGetriebe4 Gang, ab 2. Gang synchronisiert, Übertragung über Kardanwelle auf die HinterachseRadaufhängungvorn: Dreiecksquerlenker mit Drehstabfedern und hydraulischen Stoßdämpfernhinten: Starrachse mit Blattfedern und hydraulischen HebelstoßdämpfernRadstand2591 mmLänge4420 mmBreite1562 mmHöhe1333 mmTrockengewicht1219 kgLeergewicht1321 kgLeistung (Performance)Höchstgeschwindigkeit193 km/hBeschleunigung 0–100 km/h12.0 sek -

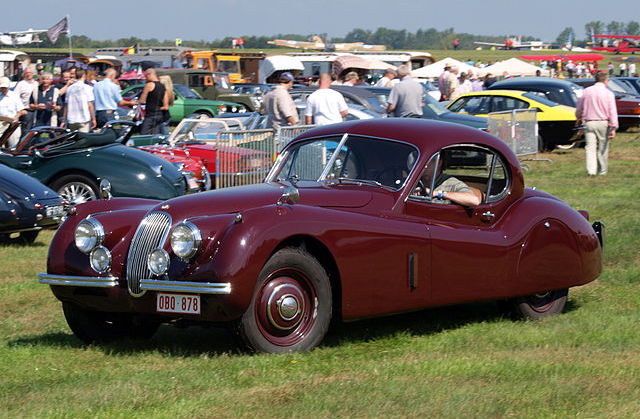

Jaguar XK120 FHC
Jaguar XK120 FHCIm März 1951, fast zweieinhalb Jahren nach der ersten Präsentation des Roadsters, wird ein geschlossenes Reisecoupé auf der Motor Show in Genf vorgestellt, bezeichnet wird er ab Werk als FHC (Fixed Head Coupé). Die geschwungene Form des Daches gilt als sehr gelungen und zeigt eine gewisse Ähnlichkeit mit dem früheren Entwurf des Jaguar SS100 3.5-litre Coupé, welches nie in Produktion ging. Der Innenraum gestaltete sich komfortabel und luxuriös. Neben einem Armaturenbrett aus dekorativen Nussbaum und Wollteppichen am Boden, gibt es im inneren sogar eine Heizung, welche dem Roadster stets gefehlt haben.
Bauzeit, Preise, Produktionszahlen und FahrzeugnummernVon Juli 1951, dem tatsächlichen Auslieferungsdatum des ersten Fahrzeugs, bis September 1954 werden 2678 Fahrzeuge gebaut. Insgesamt werden bis Produktionsende 195 Fahrzeuge mit Rechtslenkung (RHD) und 2483 Fahrzeuge mit Linkslenkung (LHD) hergestellt. Der Basispreis im Vereinigten Königreich liegt bei £ 1088.-.
Bei den Karosserienummern wird nicht zwischen links oder rechts gelenkten Fahrzeugen unterschieden, sie sind fortlaufend nummeriert und beginnen mit J1001.
Die Fahrgestellnummern bestehen aus 6 stelligen Zahlenkombinationen und unterscheiden sich in die für Fahrzeuge mit Rechtslenkung (RHD) beginnend mit der Zahl 669xxx und für Fahrzeuge mit Linkslenkung (LHD) beginnend mit der Zahl 679xxx. Bestimmte Fahrgestellnummern besitzen zusätzliche Buchstabenbezeichnungen vor und hinter der Zahlenkombination. Diese haben folgende Bedeutung:Fahrgestellnummern mit einem vorangestellten "S", stehen für Fahrzeuge der "Special Equipment" Versionen.BaujahrFahrgestell Nr. RHDMengeFahrgestell Nr. LHDMengeKarosserie Nr.*BemerkungJuli 51 bis Dez. 51669001 bis 6690022679001 bis 679214214J1001 bis J1208Jan. 52 bis Dez. 522679215 bis 6805711357J1321 bis J2576ab September 1952 beginnen die Fahrgestellnummern mit 680000Jan. 53 bis Dez. 53107680572 bis 681308735J2579 bis J3420Jan. 54 bis Sept. 5484681309 bis 681485177J3431 bis J3652* die Karosserien wurden produktionsbedingt nicht aufsteigend mit dem Fahrgestellen verheiratet, dadurch zeigen die angegebenen Nummern die im jeweiligen Jahr auf http://www.xkdata.com gefundene, niedrigste bzw. höchste Karosserienummer. Damit bekommt man im direkten Vergleich eine grobe Einschätzung ob Karosserie und Fahrgestell zueinander stimmig sind.Die Motornummern werden hier nicht aufgeführt, da diese je nach Auftrag nicht nur in FHC Modellen, sondern in allen Jaguar XK120 Typen verbaut werden. Sie beginnen mit W1001 und enden mit W9999. Da diese Nummern im November 1953 erschöpft sind, wird zum Buchstaben "F" gewechselt und ebenfalls mit F1001 begonnen. Nach Recherchen in den Jaguar Archiven, trägt der letzte Motor wahrscheinlich die Nummer F4249. Der Zusatz -7 oder -8 hinter der Nummer beschreibt das Verdichtungsverhältnis des Motors.ProduktionsänderungenÜber die Jahre der Produktion blieb die technische Entwicklung nicht stehen. Wirtschaftlich und technische Besonderheiten fließen nach reichlicher Überlegung ab und zu in die Produktion ein. In der nachfolgenden Aufstellung finden sich einige wichtige Anpassungen nach chronologischer Reihenfolge.Änderungsdatumab Model (RHD / LHD)BeschreibungFebruar 1952669003 und 679215Getriebe mit kurzer Hauptwelle, längere Kardanwelle und modifizierte Tachometerantriebswelle eingeführt669003 und 679222Salisbury 2HA Hinterachse 3,77:1 an manchen Fahrzeugen montiertApril 1952Selbstnachstellende Vorderradbremsbacken, Tandem Hauptbremsylinder mit geteilten Flüssigkeitsbehälter und neue Bremseinsteller eingeführtJuni 1952Neue überarbeitete Newton Teleskopstoßdämpfer an den Vorderachsen montiert, mit 54 statt 70 mm Durchmesser.669003 und 679729Neue überarbeitete Girling Stoßdämpfer an den Hinterachsen montiert.Dezember 1952Hinterachsfedern der "Special Equipment" (SE) Version (C.5721) an allen Fahrzeugen übernommen. Fahrzeugteile werden ab jetzt mit Kunstharzlack lackiert. Eine Dose schnelltrocknenden Kunstharzlacks gehört ab sofort zur Fahrzeugausrüstung.Felgenbreite der Stahlfelgenräder auf 5,5 Zoll vergrößert. FHC wird mit zwei Schlüsseln ausgeliefert, Handschuhfach und Kofferaum erhalten seperaten Schlüssel.669003 und 680271Trico Unterdruck Scheibenwaschanlage eingeführt und an drei weiteren FHC Modelen (680167, 680168, 680169) nachgerüstet.März 1953669005 und 680738"Special Equipment" Version des Coupés wird mit Einrohr- statt Doppelrohr Auspuffanlage ausgerüstet.April 1953669007 und 680880Salisbury 2HA Hinterachse 3,77:1 wird durch 4HA 3,54:1 ersetzt.Juni 1953669021 und 681200Neue Drehzahlmesserantriebswelle669021 und 681203Neue TachometerantriebswelleJanuar 1954669106 und 681271Zigarettenanzünder aus der MK II Limousine (C.5631) werden montiert.September 1954669158 und 681466Neue Drehzahlmesserantriebswelle mit schwarzer Kunststoffummantelung669185 und 681471Handbremshebel geändert669194 und 681481Lenksäule geändert und dabei konischen Hupenknopf (C.4514) gegen flachen Hupenknopf (C.5558) ausgetauscht.technische SpezifikationenHier finden sich die wichtigsten technischen Eckdaten des Jaguar XK120 FHC, aufgeteilt in die Bereiche Motor, Fahrgestell und Leistungswerte.Motor (Engine)TypReihen 6 Zylinder 4 Takt MotorAntriebzwei obenliegende Nockenwellen, welche über Kette angetrieben werdenVentileVentilwinkel 70o, hängende VentileBohrung x Hub83 x 106 mmHubraum3442 cm3Leistung119 kw bei 5000 U/min134 kw bei 5000 U/min bei "Special Equipment" Versionmaximaler Drehmoment264 Nm bei 2500 U/min275 Nm bei 4000 U/min bei "Special Equipment" VersionVerdichtungsverhältnis8:1KühlungWasserFahrgestell (Chassis)Bremsenvorn: Trommelbremsehinten: TrommelbremseGetriebe4 Gang, ab 2. Gang synchronisiert, Übertragung über Kardanwelle auf die HinterachseRadaufhängungvorn: Dreiecksquerlenker mit Drehstabfedern und hydraulischen Stoßdämpfernhinten: Starrachse mit Blattfedern und hydraulischen HebelstoßdämpfernRadstand2591 mmLänge4420 mmBreite1562 mmHöhe1359 mmTrockengewicht1295 kgLeergewicht1372 kgLeistung (Performance)Höchstgeschwindigkeit193 km/hBeschleunigung 0–100 km/h9.9 sek -

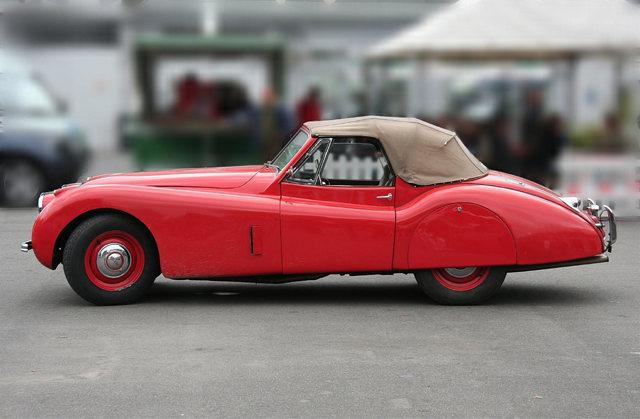

Jaguar XK120 DHC
Jaguar XK120 DHCEin weiteres Jahr später im April 1953 kommt schließlich das Cabrio heraus, allgemein als Drop Head Coupé (DHC) bekannt. Es besitzt alle Annehmlichkeiten des Coupés und verfügt über ein einfach zu bedienendes, gefüttertes Mohair-Faltverdeck. Das Fahrzeug ist ein idealer Kompromiss zwischen Coupé und Roadster. Durch die späte Einführung der DHC Variante ist es zum einen das ausgereifteste Modell und zum anderen, das mit der geringsten Produktionszahl. Die meisten Cabrios werden, wie auch schon die Roadster und Coupés, auf dem nordamerikanischen Markt abgesetzt.
Bauzeit, Preise, Produktionszahlen und FahrzeugnummernVon April 1953 bis September 1954 werden 1767 Fahrzeuge gebaut. Insgesamt werden bis Produktionsende 295 Fahrzeuge mit Rechtslenkung (RHD) und 1472 Fahrzeuge mit Linkslenkung (LHD) hergestellt. Der Basispreis im Vereinigten Königreich liegt bei £ 1160.-.
Bei den Karosserienummern wird nicht zwischen links oder rechts gelenkten Fahrzeugen unterschieden, sie sind fortlaufend nummeriert und beginnen mit P1001.
Die Fahrgestellnummern bestehen aus 6 stelligen Zahlenkombinationen und unterscheiden sich in die für Fahrzeuge mit Rechtslenkung (RHD) beginnend mit der Zahl 667xxx und für Fahrzeuge mit Linkslenkung (LHD) beginnend mit der Zahl 677xxx. Bestimmte Fahrgestellnummern besitzen zusätzliche Buchstabenbezeichnungen vor und hinter der Zahlenkombination. Diese haben folgende Bedeutung:Fahrgestellnummern mit einem vorangestellten "S", stehen für Fahrzeuge der "Special Equipment" Versionen.BaujahrFahrgestell Nr. RHDMengeFahrgestell Nr. LHDMengeKarosserie Nr.*BemerkungJuni 5210P1001bei diesem ersten Fahrzeug handelt es sich um den PrototypenApril 53 bis Dez. 53667002 bis 6671681671102P1002 bis P2271Jan. 54 bis Sept. 54667169 bis 667295127678103 bis 678472370P2289 bis P2762* die Karosserien wurden produktionsbedingt nicht aufsteigend mit dem Fahrgestellen verheiratet, dadurch zeigen die angegebenen Nummern die im jeweiligen Jahr auf http://www.xkdata.com gefundene, niedrigste bzw. höchste Karosserienummer. Damit bekommt man im direkten Vergleich eine grobe Einschätzung ob Karosserie und Fahrgestell zueinander stimmig sind.Die Motornummern werden hier nicht aufgeführt, da diese je nach Auftrag nicht nur in DHC Modellen, sondern in allen Jaguar XK120 Typen verbaut werden. Sie beginnen mit W1001 und enden mit W9999. Da diese Nummern im November 1953 erschöpft sind, wird zum Buchstaben "F" gewechselt und ebenfalls mit F1001 begonnen. Nach Recherchen in den Jaguar Archiven, trägt der letzte Motor wahrscheinlich die Nummer F4249. Der Zusatz -7 oder -8 hinter der Nummer beschreibt das Verdichtungsverhältnis des Motors.ProduktionsänderungenÜber die Jahre der Produktion blieb die technische Entwicklung nicht stehen. Wirtschaftlich und technische Besonderheiten fließen nach reichlicher Überlegung ab und zu in die Produktion ein. In der nachfolgenden Aufstellung finden sich einige wichtige Anpassungen nach chronologischer Reihenfolge.Änderungsdatumab Model (RHD / LHD)BeschreibungApril 1953Salisbury 2HA Hinterachse 3,77:1 wird durch 4HA 3,54:1 ersetzt.Juni 1953Neue DrehzahlmesserantriebswelleNeue TachometerantriebswelleJanuar 1954667161 und 678085Zigarettenanzünder aus der MK II Limousine (C.5631) werden montiert.September 1954Neue Drehzahlmesserantriebswelle mit schwarzer Kunststoffummantelung667271 und 678390Handbremshebel geändert667280 und 678418Lenksäule geändert und dabei konischen Hupenknopf (C.4514) gegen flachen Hupenknopf (C.5558) ausgetauscht.technische SpezifikationenHier finden sich die wichtigsten technischen Eckdaten des Jaguar XK120 DHC, aufgeteilt in die Bereiche Motor, Fahrgestell und Leistungswerte.Motor (Engine)TypReihen 6 Zylinder 4 Takt MotorAntriebzwei obenliegende Nockenwellen, welche über Kette angetrieben werdenVentileVentilwinkel 70o, hängende VentileBohrung x Hub83 x 106 mmHubraum3442 cm3Leistung119 kw bei 5000 U/min134 kw bei 5000 U/min bei "Special Equipment" Versionmaximaler Drehmoment264 Nm bei 2500 U/min275 Nm bei 4000 U/min bei "Special Equipment" VersionVerdichtungsverhältnis8:1KühlungWasserFahrgestell (Chassis)Bremsenvorn: Trommelbremsehinten: TrommelbremseGetriebe4 Gang, ab 2. Gang synchronisiert, Übertragung über Kardanwelle auf die HinterachseRadaufhängungvorn: Dreiecksquerlenker mit Drehstabfedern und hydraulischen Stoßdämpfernhinten: Starrachse mit Blattfedern und hydraulischen HebelstoßdämpfernRadstand2591 mmLänge4420 mmBreite1562 mmHöhe1359 mmTrockengewicht1346 kgLeergewicht1397 kgLeistung (Performance)Höchstgeschwindigkeit191 km/hBeschleunigung 0–100 km/h12.5 sek
-
-
Aufgrund der vielen technischen Erneuerungen, welche man im Motorsport aber auch aus den Erfahrungen mit dem Vorgängermodell gesammelt hat, ist es an der Zeit nach sechs erfolgreichen Produktionsjahren ein Nachfolgemodell auf den Markt zu bringen. 1954 auf der Londoner Motor Show am Earls Court, ist es dann erneut soweit, Jaguar präsentiert den XK140. Das Ergebnis verwundert nur wenige, was will man in puncto Aussehen schon verändern, gerade die Optik gehörte schon beim Vorgänger zum Erfolgskonzept. So bleibt beim Fahrwerk und der Karosserie mit ihrer elegant geschwungenen Seitenlinie alles beim Alten. Der Export, vor allem nach Amerika, hält auch nach 6 Jahren noch an und so entspricht man dem Wunsch des Kunden auf mehr Chrome, welcher in den 50iger Jahren sehr beliebt ist. Er kommt mit großen, einteiligen Stoßstangen, Zierleisten und nur noch 7 breiten, anstatt der bisher 13 schmalen Längsstreben im Kühlergrill daher. Auf dem Kofferraum prangt zukünftig ein Jaguar Emblem, welches an die Siege in Le Mans erinnern. Noch heute, viele Jahre später, wird man sagen, war diese Entscheidung ein großes Eingeständnis gegenüber dem Markt. Durch die Weiterentwicklung des Motors, getrieben vom Engagement im Motorsport, wird der Fahrer nun mit 190 Pferdestärken erfreut. Die Sportausführung (SE Version), wird mit den neuen Zylinderköpfen des XK120C kurz C-Type ausgerüstet, der die Pferdestärken auf 210 erhöht. Die Auslagerung der Batterie und die Verlegung des Motorblocks um 76mm nach vorn bietet im Innenraum zusätzlichen Platz. Dank des gewonnen Platzes ist nun ebenfalls ein Laycock de Normanville Overdrive erhältlich, sowie ab Oktober 1956 ein Dreigang Automatikgetriebe der Firma Borg-Warner für Coupé und Cabrio. Die Modellvarianten bleiben unverändert. Es gibt weiterhin einen "Open Two Seater" (Roadster), ein "Fixed Head Coupé", sowie ein "Drop Head Coupé" (Cabrio). Nur etwas mehr als zweieinhalb Jahre wird die Produktionszeit des XK140 dauern.
-

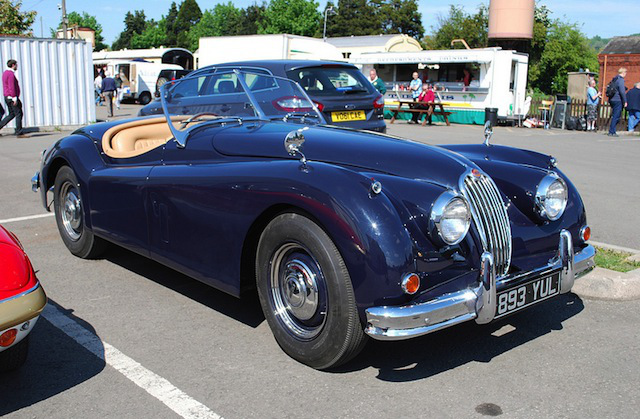

Jaguar XK140 OTS
Jaguar XK140 OTSDer Roadster, ab Oktober 1954 produziert, verkauft sich vor allem in den USA sehr gut und ist dort beliebter als seine Schwestermodelle. Ganz im Gegensatz zum Mutterland, für das lediglich 73 Roadster mit Rechtslenkung gebaut werden, von denen nur 47 im Königreich Großbritanien verbleiben. Maginal aber auffällig schön: für den innländischen Markt sind die Speichenräder oft in der Farbe der Karrosserie lackiert. Anders als beim Coupé und Cabrio wird der zusätzlich gewonnene Platz nicht um zwei Notsitze im hinteren Bereich erweitert, er kommt dem Fußraum zu gute. Der Roadster bleibt ein reiner Zweisitzer.
Bauzeit, Preise, Produktionszahlen und FahrzeugnummernVon Oktober 1954 bis Februar 1957 werden 3354 Fahrzeuge gebaut. Insgesamt werden bis Produktionsende 73 Fahrzeuge mit Rechtslenkung (RHD) und 3281 Fahrzeuge mit Linkslenkung (LHD) hergestellt. Der Basispreis im Vereinigten Königreich liegt bei £ 1127.-.
Bei den Karosserienummern wird nicht zwischen links oder rechts gelenkten Fahrzeugen unterschieden, sie sind fortlaufend nummeriert und beginnen mit F10001.
Die Fahrgestellnummern bestehen aus 6 stelligen Zahlenkombinationen und unterscheiden sich in die für Fahrzeuge mit Rechtslenkung (RHD) beginnend mit der Zahl 800xxx und für Fahrzeuge mit Linkslenkung (LHD) beginnend mit der Zahl 810xxx. Bestimmte Fahrgestellnummern besitzen zusätzliche Buchstabenbezeichnungen vor und hinter der Zahlenkombination. Diese haben folgende Bedeutung:Fahrgestellnummern mit einem vorangestellten "A", stehen für Fahrzeuge der "Special Equipment" Versionen, in Amerika als XK140 M bezeichnet.Fahrgestellnummern mit einem vorangestellten "S", stehen für Fahrzeuge der "Special Equipment" Versionen, mit C-Type Zylinderköpfen, in Amerika als XK140 MC bezeichnet.Fahrgestellnummern mit einem nachgestellten "DN", stehen für Fahrzeuge mit eingebauten "Overdrive"."DN" steht für den Erfinder des Laycock Overdrive, De Normanville.Fahrgestellnummern mit einem nachgestellten "BW", stehen für Fahrzeuge mit eingebauten Automatikgetriebe. "BW" steht für den Hersteller Borg Warner.BaujahrFahrgestell Nr. RHDMengeFahrgestell Nr. LHDMengeKarosserie Nr.*BemerkungOkt. 54 bis Dez. 548810001 bis 810617617F10001 bis F10431Nr. 814001 geht ohne Karosserie an die Entwicklungsabteilung (werden nicht gezählt)Jan. 55 bis Dez. 5554810618 bis 8119871370F10629 bis F12046Jan. 56 bis Dez. 5612811988 bis 8131211134F12048 bis F13180Im Oktober 1956 wird der letze RHD mit der Nr. 800074 produziert.Jan. 57 bis Feb. 570161F13198 bis F13313* die Karosserien wurden produktionsbedingt nicht aufsteigend mit dem Fahrgestellen verheiratet, dadurch zeigen die angegebenen Nummern die im jeweiligen Jahr auf http://www.xkdata.com gefundene, niedrigste bzw. höchste Karosserienummer. Damit bekommt man im direkten Vergleich eine grobe Einschätzung ob Karosserie und Fahrgestell zueinander stimmig sind.Die Motornummern werden hier nicht aufgeführt, da diese je nach Auftrag nicht nur in OTS Modellen, sondern in allen Jaguar XK140 Typen verbaut werden, sie beginnen mit der Bezeichnung G1001. In einigen der ersten Jaguar XK140 werden noch Motoren aus der XK120 Produktion verbaut. Ingesamt ist es ein Jaguar XK140 OTS (LHD), dessen Motor mit dem Buchstaben "F" beginnt. Nach Recherchen in den Jaguar Archiven, trägt der letzte Motor wahrscheinlich die Nummer G9980. Der Zusatz -8 oder -9 hinter der Nummer beschreibt das Verdichtungsverhältnis des Motors. Ein zusätzliches "S" direkt hinter der Angabe des Verdichtungsverhältnis steht für C-Type Zylinderköpfe ab Werk.ProduktionsänderungenÜber die Jahre der Produktion blieb die technische Entwicklung nicht stehen. Wirtschaftlich und technische Besonderheiten fließen nach reichlicher Überlegung ab und zu in die Produktion ein. In der nachfolgenden Aufstellung finden sich einige wichtige Anpassungen nach chronologischer Reihenfolge.Änderungsdatumab Model (RHD / LHD)BeschreibungMärz 1955800022 und 811193Befestigungsmutter im Kardanwellenflansch am Differential mit Sicherungsblech versehen. Betrifft Fahrzeuge mit Overdrive und 4,09:1 übersetzter Hinterachse.Juni 1955800025 und 811284Hinten neue Radbremszylinder (Teile Nummer 39677) eingeführt800031 und 811382Relais werden in den Overdrive Steuerstromkreis integriert800037 und 811424Kühler C.9619 mit neuer Halterung C.8830 eingeführtSeptember 1955800052 und 811562Rückstellmoment der Lenkung reduziert. Der Nachlaufwinkel wird dabei von 2,½o-3o auf 1,½o-2o verkürzt.Dezember 1955Drosselklappenschalter an den Fahrzeugen mit Overdrive eingeführt.
Verhindert ein umschalten aus dem Overdrive in den höchsten Gang, bei abbremsen mit geschlossenen Drosselklappen.April 1956800071 und 812311Verstärkung der Haltebolzen des Hinterachsenantriebs im Differentialgehäuse bei Roadstern mit Standardgetriebe von 9,5 auf 11 mmSeptember 1956800072 und 812647Neuer Handbremshebel eingeführttechnische SpezifikationenHier finden sich die wichtigsten technischen Eckdaten des Jaguar XK140 OTS, aufgeteilt in die Bereiche Motor, Fahrgestell und Leistungswerte.Motor (Engine)TypReihen 6 Zylinder 4 Takt MotorAntriebzwei obenliegende Nockenwellen, welche über Kette angetrieben werdenVentileVentilwinkel 70o, hängende VentileBohrung x Hub83 x 106 mmHubraum3442 cm3Leistung142 kw bei 5500 U/min157 kw bei 5750 U/min bei "Special Equipment" Versionmaximaler Drehmoment285 Nm bei 2500 U/min289 Nm bei 4000 U/min bei "Special Equipment" VersionVerdichtungsverhältnis8:1KühlungWasserFahrgestell (Chassis)Bremsenvorn: Trommelbremsehinten: TrommelbremseGetriebe4 Gang, ab 2. Gang synchronisiert, Übertragung über Kardanwelle auf die HinterachseRadaufhängungvorn: Dreiecksquerlenker mit Drehstabfedern und hydraulischen Stoßdämpfernhinten: Starrachse mit Blattfedern und hydraulischen TeleskopstoßdämpfernRadstand2591 mmLänge4470 mmBreite1575 mmHöhe1346 mmTrockengewicht1245 kgLeergewicht1372 kgLeistung (Performance)Höchstgeschwindigkeit195 km/h208 km/h bei "Special Equipment" VersionBeschleunigung 0–100 km/h9 sek8,4 sek bei "Special Equipment" Version -

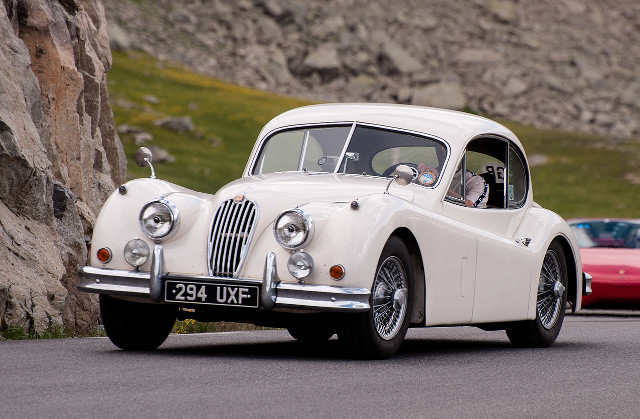

Jaguar XK140 FHC
Jaguar XK140 FHCDas Coupé kommt zeitgleich mit dem Roadster und dem Drop Head Coupé auf den Markt und erfährt die stärksten Veränderungen. Durch die Vergrößerung des Innenraums, ist er mit größeren Seiten- und größerem Heckfenster, für bessere Rundumsicht, versehen. Um die Vergrößerung zu erreichen wird die Spritzwand, welche nun den hinteren Teil des Motors umschließt, sowie die A-Säule mit Fensterfront nach vorne verlagert. Die Motorhaube wird, entsprechend der Gesamtlänge, etwas gekürzt. Im Fond entstehen so zum einen zwei Notsitze, was ihn zu einem 2+2 Sitzer macht und zum anderen mehr Platz im Fußraum.
Bauzeit, Preise, Produktionszahlen und FahrzeugnummernVon Oktober 1954 bis Februar 1957 werden 2808 Fahrzeuge gebaut. Insgesamt werden bis Produktionsende 843 Fahrzeuge mit Rechtslenkung (RHD) und 1965 Fahrzeuge mit Linkslenkung (LHD) hergestellt. Der Basispreis im Vereinigten Königreich liegt bei £ 1140.-.
Bei den Karosserienummern wird nicht zwischen links oder rechts gelenkten Fahrzeugen unterschieden, sie sind fortlaufend nummeriert und beginnen mit J4001.
Die Fahrgestellnummern bestehen aus 6 stelligen Zahlenkombinationen und unterscheiden sich in die für Fahrzeuge mit Rechtslenkung (RHD) beginnend mit der Zahl 804xxx und für Fahrzeuge mit Linkslenkung (LHD) beginnend mit der Zahl 814xxx. Bestimmte Fahrgestellnummern besitzen zusätzliche Buchstabenbezeichnungen vor und hinter der Zahlenkombination. Diese haben folgende Bedeutung:Fahrgestellnummern mit einem vorangestellten "A", stehen für Fahrzeuge der "Special Equipment" Versionen, in Amerika als XK140 M bezeichnet.Fahrgestellnummern mit einem vorangestellten "S", stehen für Fahrzeuge der "Special Equipment" Versionen, mit C-Type Zylinderköpfen, in Amerika als XK140 MC bezeichnet.Fahrgestellnummern mit einem nachgestellten "DN", stehen für Fahrzeuge mit eingebauten "Overdrive"."DN" steht für den Erfinder des Laycock Overdrive, De Normanville.Fahrgestellnummern mit einem nachgestellten "BW", stehen für Fahrzeuge mit eingebauten Automatikgetriebe. "BW" steht für den Hersteller Borg Warner.BaujahrFahrgestell Nr. RHDMengeFahrgestell Nr. LHDMengeKarosserie Nr.*BemerkungOkt. 54 bis Dez. 546814001 bis 8140033J4001 bis J4006Nr. 814001 geht ohne Karosserie an die Entwicklungsabteilung (werden nicht gezählt)Jan. 55 bis Dez. 55804007 bis 804591585814004 bis 8152681265J4007 bis J5848Jan. 56 bis Dez. 56252693J5864 bis J6803Im November 1956 wird der letze RHD mit der Nr. 804843 produziert.Jan. 57 bis Feb. 570815962 bis 8159665J6804 bis J6808* die Karosserien wurden produktionsbedingt nicht aufsteigend mit dem Fahrgestellen verheiratet, dadurch zeigen die angegebenen Nummern die im jeweiligen Jahr auf http://www.xkdata.com gefundene, niedrigste bzw. höchste Karosserienummer. Damit bekommt man im direkten Vergleich eine grobe Einschätzung ob Karosserie und Fahrgestell zueinander stimmig sind.Die Motornummern werden hier nicht aufgeführt, da diese je nach Auftrag nicht nur in FHC Modellen, sondern in allen Jaguar XK140 Typen verbaut werden, sie beginnen mit der Bezeichnung G1001. In einigen der ersten Jaguar XK140 werden noch Motoren aus der XK120 Produktion verbaut. Ingesamt sind es vier Jaguar XK140 FHC (RHD), deren Motoren mit dem Buchstaben "F" beginnen. Nach Recherchen in den Jaguar Archiven, trägt der letzte Motor wahrscheinlich die Nummer G9980. Der Zusatz -7 oder -8 hinter der Nummer beschreibt das Verdichtungsverhältnis des Motors. Ein zusätzliches "S" direkt hinter der Angabe des Verdichtungsverhältnis steht für C-Type Zylinderköpfe ab Werk.ProduktionsänderungenÜber die Jahre der Produktion blieb die technische Entwicklung nicht stehen. Wirtschaftlich und technische Besonderheiten fließen nach reichlicher Überlegung ab und zu in die Produktion ein. In der nachfolgenden Aufstellung finden sich einige wichtige Anpassungen nach chronologischer Reihenfolge.Änderungsdatumab Model (RHD / LHD)BeschreibungMärz 1955804031 und 814053Befestigungsmutter im Kardanwellenflansch am Differential mit Sicherungsblech versehen. Betrifft Fahrzeuge mit Overdrive und 4,09:1 übersetzter Hinterachse.Juni 1955804020 und 814035Kühler C.7523 mit neuer Halterung C.8830 eingeführt.
Das Lüfterrad mit 394 mm Durchmesser wird durch ein Größeres mit 406 mm Durchmesser ersetzt.Hinten neue Radbremszylinder (Teile Nummer 39677) eingeführt804121 und 814216Relais werden in den Overdrive Steuerstromkreis integriert804124 und 814241Neuer Kühler C.9619 wird eingeführtSeptember 1955804308 und 814532Rückstellmoment der Lenkung reduziert. Der Nachlaufwinkel wird dabei von 2,½o-3o auf 1,½o-2o verkürzt.Dezember 1955804523 und 815252Drosselklappenschalter an den Fahrzeugen mit Overdrive eingeführt.
Verhindert ein umschalten aus dem Overdrive in den höchsten Gang, bei abbremsen mit geschlossenen Drosselklappen.April 1956804676 und 815528Verstärkung der Haltebolzen des Hinterachsenantriebs im Differentialgehäuse von 9,5 auf 11 mmSeptember 1956804767 und 815755Neuer Handbremshebel eingeführtOktober 1956804781 und 815773Stahltüren mit Holzrahmen eingeführttechnische SpezifikationenHier finden sich die wichtigsten technischen Eckdaten des Jaguar XK140 FHC, aufgeteilt in die Bereiche Motor, Fahrgestell und Leistungswerte.Motor (Engine)TypReihen 6 Zylinder 4 Takt MotorAntriebzwei obenliegende Nockenwellen, welche über Kette angetrieben werdenVentileVentilwinkel 70o, hängende VentileBohrung x Hub82 x 106 mmHubraum3442 cm3Leistung142 kw bei 5500 U/min157 kw bei 5750 U/min bei "Special Equipment" Versionmaximaler Drehmoment285 Nm bei 2500 U/min289 Nm bei 4000 U/min bei "Special Equipment" VersionVerdichtungsverhältnis8:1KühlungWasserFahrgestell (Chassis)Bremsenvorn: Trommelbremsehinten: TrommelbremseGetriebe4 Gang, ab 2. Gang synchronisiert, Übertragung über Kardanwelle auf die HinterachseRadaufhängungvorn: Dreiecksquerlenker mit Drehstabfedern und hydraulischen Stoßdämpfernhinten: Starrachse mit Blattfedern und hydraulischen TeleskopstoßdämpfernRadstand2591 mmLänge4470 mmBreite1638 mmHöhe1397 mmTrockengewicht1308 kgLeergewicht1422 kgLeistung (Performance)Höchstgeschwindigkeit195 km/h208 km/h bei "Special Equipment" VersionBeschleunigung 0–100 km/h11 sek9 sek bei "Special Equipment" Version -

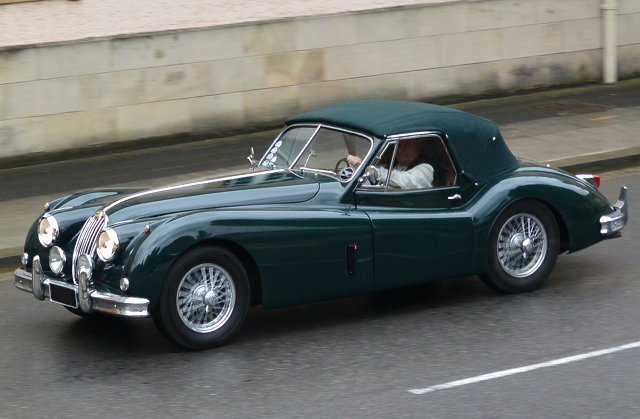

Jaguar XK140 DHC
Jaguar XK140 DHCDas Drop Head Coupé ist keineswegs nur ein modifiziertes XK140 Coupé mit Verdeck, obwohl es ebenfalls zwei Notsitze besitz, das XK120 Drop Head Coupé war hingegen ein reiner Zweisitzer. Anders als beim XK140 Coupé entsteht der Platz dafür nicht durch Änderungen an Spritzwand, A-Säule und Windschutzscheibe, sondern nur durch die allgemeine Verlegung des Motorblocks und einer Verkleinerung des Kofferraums. Die Proportionen der Türen und des Verdecks bleiben zum Vorgängermodell nahezu identisch. Nur beim Cabrio wird aus den beiden 6 Volt Batterien hinter den Sitzen, ein 12 Volt Block im Motorraum.
Bauzeit, Preise, Produktionszahlen und FahrzeugnummernVon Oktober 1954 bis Februar 1957 werden 2789 Fahrzeuge gebaut. Insgesamt werden bis Produktionsende 479 Fahrzeuge mit Rechtslenkung (RHD) und 2310 Fahrzeuge mit Linkslenkung (LHD) hergestellt. Der Basispreis im Vereinigten Königreich liegt bei £ 1160.-.
Bei den Karosserienummern wird nicht zwischen links oder rechts gelenkten Fahrzeugen unterschieden, sie sind fortlaufend nummeriert und beginnen mit P3001.
Die Fahrgestellnummern bestehen aus 6 stelligen Zahlenkombinationen und unterscheiden sich in die für Fahrzeuge mit Rechtslenkung (RHD) beginnend mit der Zahl 807xxx und für Fahrzeuge mit Linkslenkung (LHD) beginnend mit der Zahl 817xxx. Bestimmte Fahrgestellnummern besitzen zusätzliche Buchstabenbezeichnungen vor und hinter der Zahlenkombination. Diese haben folgende Bedeutung:Fahrgestellnummern mit einem vorangestellten "A", stehen für Fahrzeuge der "Special Equipment" Versionen, in Amerika als XK140 M bezeichnet.Fahrgestellnummern mit einem vorangestellten "S", stehen für Fahrzeuge der "Special Equipment" Versionen, mit C-Type Zylinderköpfen, in Amerika als XK140 MC bezeichnet.Fahrgestellnummern mit einem nachgestellten "DN", stehen für Fahrzeuge mit eingebauten "Overdrive"."DN" steht für den Erfinder des Laycock Overdrive, De Normanville.Fahrgestellnummern mit einem nachgestellten "BW", stehen für Fahrzeuge mit eingebauten Automatikgetriebe. "BW" steht für den Hersteller Borg Warner.BaujahrFahrgestell Nr. RHDMengeFahrgestell Nr. LHDMengeKarosserie Nr.*BemerkungOkt. 54 bis Dez. 546111P3001 bis P3118Jan. 55 bis Dez. 55336817112 bis 8182391128P3121 bis P4577Nr. 807312 ist der Erste mit Automatik Getriebe / Nr. 817378 wird auf dem Transport zum Händler beschädigt und als RHD neu aufgebautJan. 56 bis Dez. 56137818240 bis 8193041065P4588 bis P5785Jan. 57 bis Feb. 5717P5789 bis P5796* die Karosserien wurden produktionsbedingt nicht aufsteigend mit dem Fahrgestellen verheiratet, dadurch zeigen die angegebenen Nummern die im jeweiligen Jahr auf http://www.xkdata.com gefundene, niedrigste bzw. höchste Karosserienummer. Damit bekommt man im direkten Vergleich eine grobe Einschätzung ob Karosserie und Fahrgestell zueinander stimmig sind.Die Motornummern werden hier nicht aufgeführt, da diese je nach Auftrag nicht nur in DHC Modellen, sondern in allen Jaguar XK140 Typen verbaut werden, sie beginnen mit der Bezeichnung G1001. In einigen der ersten Jaguar XK140 werden noch Motoren aus der XK120 Produktion verbaut. Ingesamt sind es zwei Jaguar XK140 DHC (RHD), deren Motoren mit dem Buchstaben "F" beginnen. Nach Recherchen in den Jaguar Archiven, trägt der letzte Motor wahrscheinlich die Nummer G9980. Der Zusatz -7 oder -8 hinter der Nummer beschreibt das Verdichtungsverhältnis des Motors. Ein zusätzliches "S" direkt hinter der Angabe des Verdichtungsverhältnis steht für C-Type Zylinderköpfe ab Werk.ProduktionsänderungenÜber die Jahre der Produktion blieb die technische Entwicklung nicht stehen. Wirtschaftlich und technische Besonderheiten fließen nach reichlicher Überlegung ab und zu in die Produktion ein. In der nachfolgenden Aufstellung finden sich einige wichtige Anpassungen nach chronologischer Reihenfolge.Änderungsdatumab Model (RHD / LHD)BeschreibungMärz 1955807047 und 817268Befestigungsmutter im Kardanwellenflansch am Differential mit Sicherungsblech versehen. Betrifft Fahrzeuge mit Overdrive und 4,09:1 übersetzter Hinterachse.Juni 1955807080 und 817356Hinten neue Radbremszylinder (Teile Nummer 39677) eingeführt807113 und 817426Relais werden in den Overdrive Steuerstromkreis integriert807128 und 817460Kühler C.9619 mit neuer Halterung C.8830 eingeführtSeptember 1955Rückstellmoment der Lenkung reduziert. Der Nachlaufwinkel wird dabei von 2,½o-3o auf 1,½o-2o verkürzt.Dezember 1955Drosselklappenschalter an den Fahrzeugen mit Overdrive eingeführt.
Verhindert ein umschalten aus dem Overdrive in den höchsten Gang, bei abbremsen mit geschlossenen Drosselklappen.April 1956Verstärkung der Haltebolzen des Hinterachsenantriebs im Differentialgehäuse von 9,5 auf 11 mmSeptember 1956807441 und 818729Neuer Handbremshebel eingeführtOktober 1956807447 und 818796Stahltüren mit Holzrahmen eingeführttechnische SpezifikationenHier finden sich die wichtigsten technischen Eckdaten des Jaguar XK140 DHC, aufgeteilt in die Bereiche Motor, Fahrgestell und Leistungswerte.Motor (Engine)TypReihen 6 Zylinder 4 Takt MotorAntriebzwei obenliegende Nockenwellen, welche über Kette angetrieben werdenVentileVentilwinkel 70o, hängende VentileBohrung x Hub83 x 106 mmHubraum3442 cm3Leistung142 kw bei 5000 U/min157 kw bei 5000 U/min bei "Special Equipment" Versionmaximaler Drehmoment285 Nm bei 2500 U/min289 Nm bei 4000 U/min bei "Special Equipment" VersionVerdichtungsverhältnis8:1KühlungWasserFahrgestell (Chassis)Bremsenvorn: Trommelbremsehinten: TrommelbremseGetriebe4 Gang, ab 2. Gang synchronisiert, Übertragung über Kardanwelle auf die HinterachseRadaufhängungvorn: Dreiecksquerlenker mit Drehstabfedern und hydraulischen Stoßdämpfernhinten: Starrachse mit Blattfedern und hydraulischen TeleskopstoßdämpfernRadstand2591 mmLänge4470 mmBreite1575 mmHöhe1346 mmTrockengewicht1359 kgLeergewicht1473 kgLeistung (Performance)Höchstgeschwindigkeit195 km/h201 km/h bei "Special Equipment" VersionBeschleunigung 0–100 km/h9 sek8,4 sek bei "Special Equipment" Version
-
-
Anfang 1957 steht Jaguar vor folgender Situation. Die Verkaufszahlen des Jaguar XK140 erreichen einen neuen Tiefstand. Wen wundert es, Fahrzeuge ohne selbstragende Karosserie strahlen bereits den Hauch von Vergangenheit aus. Seit der Vorstellung des XK120 auf der Motor Show am Earls Court sind fast 10 Jahre ins Land gegangen und die Entwicklung in Design und Technik haben den Jaguar XK überholt. Dies kann man bereits am Jaguar XK-SS erkennen der zur selben Zeit in geringer Stückzahl die Strassen befährt und aus der Rennlegende Jaguar D-Type hervor ging. Dann zerstört ein Großbrand am 12. Februar 1957 einen großen Teil des Werks in Coventry, welches die neue Sportwagenproduktion am stärksten trifft. In einer Zeit in dem das Alte nicht mehr gut genug ist und das Neue noch nicht marktreif, muss eine Entscheidung getroffen werden, ein letztes „Facelifting“ muss her. Mitte 1957 kommt der Nachfolger auf den Markt, der XK150. Der Jaguar XK150 unterscheidet sich im Äußeren deutlich von seinem Vorgänger. Aus dem schlanken schnellen Sportwagen ist ein Tourer geworden. aber einer der es seitens Motorisierung weit bringen wird. Zunächst steht der 3,4 Liter X140 Motor mit 190 PS zur Verfügung, aus welchem auf Grund des neu entwickelten B-Type Zylinderkopf eine 20 PS stärkere Version entsteht. Mit der verspäteten Einführung des „Open Two Seater“ wird zeitgleich eine 250 PS starke Motoren Generation, die "S"-Version hinzukommen. Von außen erkennbar durch ein kleines "S" mit durchgezogenen Strich auf der Wagentür, unter der Haube durch drei große 2 Zoll-S.U. HD8-Vergaser, welche durch den neu entwickelten „straight port“ Zylinderkopf Harry Weslakes benötigt werden. Anfang 1959 folgt eine 3,8 Liter Variante, auch diese gibt es als "S"-Version. Durch die starke Motorisierung ist der XK150 als erstes Serienfahrzeug komplett mit Dunlop Scheibenbremsen ausgerüstet. Der XK150 wird der Letzte seiner Art sein, im Nachfolgemodell wird die neue Richtung endgültig mit brachialer Gewalt durchschlagen, dem Jaguar E-Type.
-

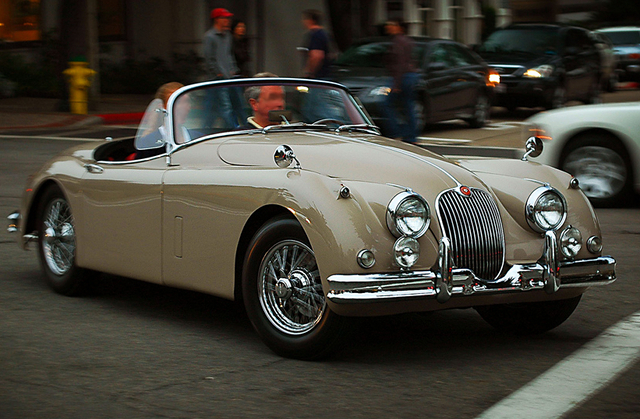

Jaguar XK150 OTS
Jaguar XK150 OTSIm März 1958, mit 10 monatiger Verspätung, wird der 40kg leichtere Open Two Seater auf dem Pariser Auto Salon vorgestellt. Um die lange Motorhaube besser zur Geltung zu bringen, ist die Windschutzscheibe weiter nach hinten gesetzt. Auch das Heck wirkt gestreckt, da es bis hinter die Vordersitze geführt ist. Darunter entsteht zusätzlicher Platz für Gepäck und das einfache Faltdach. Von der Spartanität im Inneren, wie es beim XK120 und XK140 üblich war, fehlt im Neuen jede Spur. Anstatt steckbare Seitenscheiben kommt er mit eingebauten Kurbel-Seitenscheiben sowie mit Türgriffen und Armlehnen anstatt Zugseilen daher.
Bauzeit, Preise, Produktionszahlen und FahrzeugnummernVon März 1958 bis Oktober 1960 werden 2265 Fahrzeuge gebaut. Insgesamt werden bis Produktionsende 92 Fahrzeuge mit Rechtslenkung (RHD) und 2173 Fahrzeuge mit Linkslenkung (LHD) hergestellt. Der Basispreis im Vereinigten Königreich liegt bei £ 1175.-. Für den stärkeren Motor, der "S"-Version, wird ein Aufpreis um £ 282.- fällig. 1959 kommt der 3.8 Liter Motor hinzu, für welchen die Basispreise bei £ 1457.- bzw. £ 1535.-, für die "S"-Version, liegen.
Bei den Karosserienummern wird nicht zwischen links oder rechts gelenkten Fahrzeugen unterschieden, sie sind fortlaufend nummeriert und beginnen mit F15001.
Die Fahrgestellnummern bestehen aus 6 stelligen Zahlenkombinationen und unterscheiden sich in die für Fahrzeuge mit Rechtslenkung (RHD) beginnend mit der Zahl 820xxx und für Fahrzeuge mit Linkslenkung (LHD) beginnend mit der Zahl 830xxx. Bestimmte Fahrgestellnummern besitzen zusätzliche Buchstabenbezeichnungen vor und hinter der Zahlenkombination. Diese haben folgende Bedeutung:Fahrgestellnummern mit einem vorangestellten "S", stehen für Fahrzeuge der "Special Equipment" Versionen.Fahrgestellnummern mit einem vorangestellten "T", stehen für Fahrzeuge der "Special Equipment" Versionen, ausgerüstet mit dem großen 3.8 Liter Motor.Fahrgestellnummern mit einem nachgestellten "DN", stehen für Fahrzeuge mit eingebauten "Overdrive"."DN" steht für den Erfinder des Laycock Overdrive, De Normanville.Fahrgestellnummern mit einem nachgestellten "BW", stehen für Fahrzeuge mit eingebauten Automatikgetriebe. "BW" steht für den Hersteller Borg Warner.BaujahrFahrgestell Nr. RHDMengeFahrgestell Nr. LHDMengeKarosserie Nr.*BemerkungSep. 5701F15001bei diesem ersten Fahrzeug handelt es sich um den PrototypenMärz 58 bis Dez. 5819830002 bis 8319231922F15005 bis F16870im Okt. 58 wird die Nr. 820003 als der erster RHD für den heimischen Markt produziertJan. 59 bis Dez. 5947190F16948 bis F17189Nr. 832110 ist der erste XK150 mit 3.8S Liter Motor, geliefert nach Deutschland, Nr. 832112 mit 3.8 Liter Motor für PanamaJan. 60 bis Okt. 602761F17190 bis F17238* die Karosserien wurden produktionsbedingt nicht aufsteigend mit dem Fahrgestellen verheiratet, dadurch zeigen die angegebenen Nummern die im jeweiligen Jahr auf http://www.xkdata.com gefundene, niedrigste bzw. höchste Karosserienummer. Damit bekommt man im direkten Vergleich eine grobe Einschätzung ob Karosserie und Fahrgestell zueinander stimmig sind.Die Motornummern werden hier nicht aufgeführt, da diese je nach Auftrag nicht nur in OTS Modellen, sondern in allen Jaguar XK150 Typen verbaut werden, sie beginnen mit der Bezeichnung V1001 für die 3.4 Liter Motoren, VS1001 für die 3.4S Liter Motoren, VA1001 für die 3.8 Liter Motoren und VAS1001 für die 3.8S Liter Motoren. Nach Recherchen in den Jaguar Archiven, tragen die letzten Motoren wahrscheinlich die Nummer V7660, VS2210, VA2297 und VAS1291 sowie VAS1312. Der Zusatz -8 oder -9 hinter der Nummer beschreibt das Verdichtungsverhältnis des Motors.ProduktionsänderungenÜber die Jahre der Produktion blieb die technische Entwicklung nicht stehen. Wirtschaftlich und technische Besonderheiten fließen nach reichlicher Überlegung ab und zu in die Produktion ein. In der nachfolgenden Aufstellung finden sich einige wichtige Anpassungen nach chronologischer Reihenfolge.Änderungsdatumab Model (RHD / LHD)BeschreibungJuli 1958000000 und 830439Instrumententafel um Regelschalter für Heizgebläsemotor, neben dem Drehzahlmesser, erweitertBlattfedern der Hinterachse durch Neue mit stärkerer Hauptlage und verändertem Federauge ersetzt sowie Nylon Umwicklung eingeführtJanuar 1959820004 und 831698Kugelgelenke mit größerer Tragkugel und damit größerem Beugungswinkel eingeführtBremssättel mit quadratischen Schnellwechsel Bremsklötzen eingeführtApril 1959Neue Heckstoßstange mit näher beieinander liegenden Stoßstangenhörnern eingeführtJuni 1959Kofferraumscharniere mit Federung eingeführtEntlüftung am Kraftstofftank vergrößert und die Überlaufwanne des Einfüllstutzen angepasstAschenbecher von der Tür zum Getriebetunnel verlegtPrismenförmig geschliffenen Innenspiegel (C.14920) eingeführtDie Federn der Deckelscharniere des Kofferraums werden vorgespannt, damit der Kofferraumdeckel selbstständig offen bleibt. Es entfallen die Haltestreben samt Halterungen.Stärkere Lichtmaschine mit 25 Ampere und angepassten Regler eingeführt820039 und 832076Die drei Siebluftfilter der "S"-Version werden durch einen einzelnen Luftfilter mit Papierelement ersetzt.820043 und 832089Kupplungs-Nehmerzylinder mit stärkerer Halterung ausgerüstet
Mechanischen Drehzahlmesser durch einen elektrisch angetriebenen Drehzahlmesser ersetztJuli 1959820017 und 831899Unterdruck Vorratsbehälter für Bremskraftverstärker (Reservac Tank) eingeführtJanuar 1960Neuer Hauptbremszylinder eingeführtApril 1960Armaturenbrett abgeändert und Warnleuchte für Handbremse und zu niedrigen Bremsdruck integriert
Vorratsbehälter für Bremsflüssigkeit aus Polyäthylen eingeführt
Handbremsklötze mit Belagsorte M.34 eingeführt
Auspuffendrohr auf Schalldämpfer aufgesteckt und mit Schelle gesichert, nicht mehr angeschweißt.
Hinten neue Stoßdämpfer mit 35 mm Dämpferkolben eingeführtMai 1960Bremsklötze Ferodo DS.5 durch Mintex M.33 ersetztNovember 1960Roter Kurzfaser Teppichboden statt roter Schlingenware eingeführtHellbrauner Kurzfaser Teppichboden statt hellbraune Schlingenware eingeführtSchwarzer Kurzfaser Teppichboden statt schwarzer Schlingenware eingeführtDunkelblauer Kurzfaser Teppichboden statt dunkelblauer Schlingenware eingeführtNeue Scheinwerfer für die USA Export Fahrzeuge eingeführt, aufgrund der neuen amerikanischen Strassenzulassungsordnung.technische SpezifikationenHier finden sich die wichtigsten technischen Eckdaten des Jaguar XK150 OTS, aufgeteilt in die Bereiche Motor, Fahrgestell und Leistungswerte.Motor (Engine)TypReihen 6 Zylinder 4 Takt MotorAntriebzwei obenliegende Nockenwellen, welche über Kette angetrieben werdenVentileVentilwinkel 70o, hängende VentileBohrung x Hub82 x 106 mm (3.4 Liter Motor)87 x 106 mm (3.8 Liter Motor)Hubraum3442 cm3 (3.4 Liter Motor)3781 cm3 (3.8 Liter Motor)Leistung142 kw bei 5500 U/min (3.4 Liter Motor)157 kw bei 5500 U/min bei "Special Equipment" Version (3.4 Liter Motor)186 kw bei 5500 U/min (3.4S Liter Motor)164 kw bei 5500 U/min (3.8 Liter Motor)198 kw bei 5500 U/min (3.8S Liter Motor)maximaler Drehmoment285 Nm bei 2500 U/min (3.4 Liter Motor)293 Nm bei 3000 U/min bei "Special Equipment" Version (3.4 Liter Motor)325 Nm bei 4500 U/min (3.4S Liter Motor)325 Nm bei 3000 U/min (3.8 Liter Motor)352 Nm bei 4000 U/min (3.8S Liter Motor)Verdichtungsverhältnis8:19:1KühlungWasserFahrgestell (Chassis)Bremsenvorn: Scheibenbremsen mit Servoassistenthinten: Scheibenbremsen mit ServoassistentGetriebe4 Gang, ab 2. Gang synchronisiert, Übertragung über Kardanwelle auf die HinterachseRadaufhängungvorn: Dreiecksquerlenker mit Drehstabfedern und hydraulischen Stoßdämpfernhinten: Starrachse mit Blattfedern und hydraulischen TeleskopstoßdämpfernRadstand2591 mmLänge4470 mmBreite1638 mmHöhe1334 mmTrockengewicht---- kgLeergewicht1448 kgLeistung (Performance)Höchstgeschwindigkeit198 km/h (3.4 Liter Motor)218 km/h (3.4S Liter Motor)215 km/h (3.8 Liter Motor)220 km/h (3.8S Liter Motor)Beschleunigung 0–100 km/h8,9 sek (3.4 Liter Motor)7,5 sek (3.4S Liter Motor)7,8 sek (3.8 Liter Motor)7,5 sek (3.8S Liter Motor) -

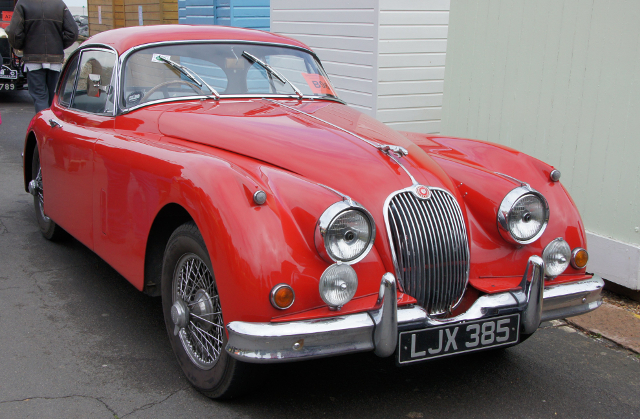

Jaguar XK150 FHC
Jaguar XK150 FHCAls er am 22.Mai 1957 der Presse vorgeführt wird, ist man sich nicht mehr ganz klar darüber was der Neue repräsentiert. Er ist eine Mischung aus den Wünschen auf Bequemlichkeit, will aber auch Sportwagen bleiben. Die durchgängige, gebogene Windschutzscheibe, der flachere Sturz der Dachsäulen, der verschwundene "Hüftschwung", die über die Kotflügel gezogenen Motorhaube und der breitere Kühlergrill, verleihen dem neuen XK150 insgesamt eine modernere aber auch zugleich bulligere Silhouette. Durch den entstandenen längeren Dachaufbau können auch hier wieder zwei Notsitze im Font installiert werden.
Bauzeit, Preise, Produktionszahlen und FahrzeugnummernVon Mai 1957 bis Oktober 1960 werden 4462 Fahrzeuge gebaut. Insgesamt werden bis Produktionsende 1368 Fahrzeuge mit Rechtslenkung (RHD) und 3094 Fahrzeuge mit Linkslenkung (LHD) hergestellt. Der Basispreis im Vereinigten Königreich liegt bei £ 1175.-. Für den stärkeren Motor, der "S"-Version, wird ein Aufpreis um £ 282.- fällig. 1959 kommt der 3.8 Liter Motor hinzu, für welchen die Basispreise bei £ 1457.- bzw. £ 1535.-, für die "S"-Version, liegen.
Bei den Karosserienummern wird nicht zwischen links oder rechts gelenkten Fahrzeugen unterschieden, sie sind fortlaufend nummeriert und beginnen mit J7001.
Die Fahrgestellnummern bestehen aus 6 stelligen Zahlenkombinationen und unterscheiden sich in die für Fahrzeuge mit Rechtslenkung (RHD) beginnend mit der Zahl 824xxx und für Fahrzeuge mit Linkslenkung (LHD) beginnend mit der Zahl 834xxx. Nach 1999 produzierten XK150 FHC wird auf die Zahl 847xxx gewechselt, da die Fahrgestellnummer der XK150 DHC mit der 837xxx beginnt. Bestimmte Fahrgestell Nummern besitzen zusätzliche Buchstabenbezeichnungen vor und hinter der Zahlenkombination. Diese haben folgende Bedeutung:Fahrgestellnummern mit einem vorangestellten "S", stehen für Fahrzeuge der "Special Equipment" Versionen.Fahrgestellnummern mit einem vorangestellten "T", stehen für Fahrzeuge der "Special Equipment" Versionen, ausgerüstet mit dem großen 3.8 Liter Motor.Fahrgestellnummern mit einem nachgestellten "DN", stehen für Fahrzeuge mit eingebauten "Overdrive"."DN" steht für den Erfinder des Laycock Overdrive, De Normanville.Fahrgestellnummern mit einem nachgestellten "BW", stehen für Fahrzeuge mit eingebauten Automatikgetriebe. "BW" steht für den Hersteller Borg Warner.BaujahrFahrgestell Nr. RHDMengeFahrgestell Nr. LHDMengeKarosserie Nr.*BemerkungMärz 57 bis Dez. 57166984J7005 bis J8154Nr. 824166 wird als Fahrwerk ausgeliefert, Karosserie ist von Carozzeria Rocco MottoJan. 58 bis Dez. 58824167 bis 824743577834985 bis 835965981J15005 bis J16870Nr. 835943 wird zum Shooting Brake umgebautJan. 59 bis Dez. 59824744 bis 825126383835966 bis 836653688J16948 bis J17189Nr. 832110 ist der erste XK150 mit 3.8S Liter Motor, geliefert nach Deutschland, Nr. 832112 mit 3.8 Liter Motor für PanamaJan. 60 bis Okt. 60825127 bis 825369243836654 bis 847095442J17190 bis J17238* die Karosserien wurden produktionsbedingt nicht aufsteigend mit dem Fahrgestellen verheiratet, dadurch zeigen die angegebenen Nummern die im jeweiligen Jahr auf http://www.xkdata.com gefundene, niedrigste bzw. höchste Karosserienummer. Damit bekommt man im direkten Vergleich eine grobe Einschätzung ob Karosserie und Fahrgestell zueinander stimmig sind.Die Motornummern werden hier nicht aufgeführt, da diese je nach Auftrag nicht nur in FHC Modellen, sondern in allen Jaguar XK150 Typen verbaut werden, sie beginnen mit der Bezeichnung V1001 für die 3.4 Liter Motoren, VS1001 für die 3.4S Liter Motoren, VA1001 für die 3.8 Liter Motoren und VAS1001 für die 3.8S Liter Motoren. Nach Recherchen in den Jaguar Archiven, tragen die letzten Motoren wahrscheinlich die Nummer V7660, VS2210, VA2297 und VAS1291 sowie VAS1312. Der Zusatz -8 oder -9 hinter der Nummer beschreibt das Verdichtungsverhältnis des Motors.ProduktionsänderungenÜber die Jahre der Produktion blieb die technische Entwicklung nicht stehen. Wirtschaftlich und technische Besonderheiten fließen nach reichlicher Überlegung ab und zu in die Produktion ein. In der nachfolgenden Aufstellung finden sich einige wichtige Anpassungen nach chronologischer Reihenfolge.Änderungsdatumab Model (RHD / LHD)BeschreibungSeptember 1957824023 und 834454Bremskolben der hinteren Bremssättel von 44,4 mm auf 41,3 mm verkleinert824046 und 834491Fahrzeuge mit Automatikgetriebe bekamen eine magnetschaltergesteuerte Sperre gegen das Zurückrollen am HangNovember 1957824076 und 834600Oberer Teil der Lenksäule geändert824096 und 83460035 Ampere Sicherung Nummer 1, 2, 5 und 6 gegen 50 Ampere Sicherung getauschtFebruar 1958Hauptbremszylinder wird zukünftig aus Grauguss statt Aluminium gefertigtMai 1958824253 und 835301Türarmlehnen werden mit Durchgriff eingeführtJuni 1958824414 und 835548Schalter für den Blinker wird an die Lenksäule verlegt, weg vom ArmaturenbrettJuli 1958824420 und 835566Instrumententafel um Regelschalter für Heizgebläsemotor neben dem Drehzahlmesser erweitert824551 und 835671Blattfedern der Hinterachse durch Neue mit stärkerer Hauptlage und verändertem Federauge ersetzt sowie Nylon Umwicklung eingeführtJanuar 1959824668 und 835882Kugelgelenke mit größerer Tragkugel und damit größerem Beugungswinkel eingeführt824669 und 835882Bremssättel mit quadratischen Schnellwechsel Bremsklötzen eingeführtJuni 1959824453 und 835589Entlüftung am Kraftstofftank vergrößert und die Überlaufwanne des Einfüllstutzen angepasstKofferraumscharniere mit Federung eingeführt824702 und 835905Aschenbecher von der Tür zum Getriebetunnel verlegtDie Federn der Deckelscharniere des Kofferraums werden vorgespannt, damit der Kofferraumdeckel selbstständig offen bleibt. Es entfallen die Haltestreben samt Halterungen.Die drei Siebluftfilter der S Version werden durch einen einzelnen Luftfilter mit Papierelement ersetzt.Oberkante der Windschutzscheibe angepasst und prismenförmig geschliffenen Innenspiegel (C.14900) eingeführt824900 und 836222Stärkere Lichtmaschine mit 25 Ampere und angepassten Regler eingeführtKupplungs-Nehmerzylinder mit stärkerer Halterung ausgerüstet
Mechanischen Drehzahlmesser durch einen elektrisch angetriebenen Drehzahlmesser ersetztS Version wird mit verstärktem Lager in der Gaspedal Aufhängung sowie verbesserten Öldichtungen an den Hinterradnaben ausgerüstetJuli 1959Unterdruck Vorratsbehälter für Bremskraftverstärker (Reservac Tank) eingeführtJanuar 1960825125 und 836635Neuer Hauptbremszylinder eingeführtMärz 1960Neues Verbindungsstück für die einfachere Betätigung der Handbremse eingeführtApril 1960Armaturenbrett abgeändert und Warnleuchte für Handbremse und zu niedrigen Bremsdruck integriert
Vorratsbehälter für Bremsflüssigkeit aus Polyäthylen eingeführt
Handbremsklötze mit Belagsorte M.34 eingeführt
Auspuffendrohr auf Schalldämpfer aufgesteckt und mit Schelle gesichert, nicht mehr angeschweißt.
Hinten neue Stoßdämpfer mit 35 mm Dämpferkolben eingeführtMai 1960Bremsklötze Ferodo DS.5 durch Mintex M.33 ersetztNovember 1960000000 und836687Roter Kurzfaser Teppichboden statt roter Schlingenware eingeführtHellbrauner Kurzfaser Teppichboden statt hellbraune Schlingenware eingeführt000000 und836731Grüner Kurzfaser Teppichboden statt grüner Schlingenware eingeführt000000 und836765Dunkelblauer Kurzfaser Teppichboden statt dunkelblauer Schlingenware eingeführtSchwarzer Kurzfaser Teppichboden statt schwarzer Schlingenware eingeführtNeue Scheinwerfer für die USA Export Fahrzeuge eingeführt, aufgrund der neuen amerikanischen Strassenzulassungsordnung.technische SpezifikationenHier finden sich die wichtigsten technischen Eckdaten des Jaguar XK150 FHC, aufgeteilt in die Bereiche Motor, Fahrgestell und Leistungswerte.Motor (Engine)TypReihen 6 Zylinder 4 Takt MotorAntriebzwei obenliegende Nockenwellen, welche über Kette angetrieben werdenVentileVentilwinkel 70o, hängende VentileBohrung x Hub82 x 106 mm (3.4 Liter Motor)87 x 106 mm (3.8 Liter Motor)Hubraum3442 cm3 (3.4 Liter Motor)3781 cm3 (3.8 Liter Motor)Leistung142 kw bei 5500 U/min (3.4 Liter Motor)157 kw bei 5500 U/min bei "Special Equipment" Version (3.4 Liter Motor)186 kw bei 5500 U/min (3.4S Liter Motor)164 kw bei 5500 U/min (3.8 Liter Motor)198 kw bei 5500 U/min (3.8S Liter Motor)maximaler Drehmoment285 Nm bei 2500 U/min (3.4 Liter Motor)293 Nm bei 3000 U/min bei "Special Equipment" Version (3.4 Liter Motor)325 Nm bei 4500 U/min (3.4S Liter Motor)325 Nm bei 3000 U/min (3.8 Liter Motor)352 Nm bei 4000 U/min (3.8S Liter Motor)Verdichtungsverhältnis8:19:1KühlungWasserFahrgestell (Chassis)Bremsenvorn: Scheibenbremsen mit Servoassistenthinten: Scheibenbremsen mit ServoassistentGetriebe4 Gang, ab 2. Gang synchronisiert, Übertragung über Kardanwelle auf die HinterachseRadaufhängungvorn: Dreiecksquerlenker mit Drehstabfedern und hydraulischen Stoßdämpfernhinten: Starrachse mit Blattfedern und hydraulischen TeleskopstoßdämpfernRadstand2591 mmLänge4496 mmBreite1638 mmHöhe1397 mmTrockengewicht1321 kgLeergewicht1461 kgLeistung (Performance)Höchstgeschwindigkeit198 km/h (3.4 Liter Motor)215 km/h (3.4S Liter Motor)215 km/h (3.8 Liter Motor)218 km/h (3.8S Liter Motor)Beschleunigung 0–100 km/h8,9 sek (3.4 Liter Motor)7,5 sek (3.4S Liter Motor)7,8 sek (3.8 Liter Motor)7,6 sek (3.8S Liter Motor) -

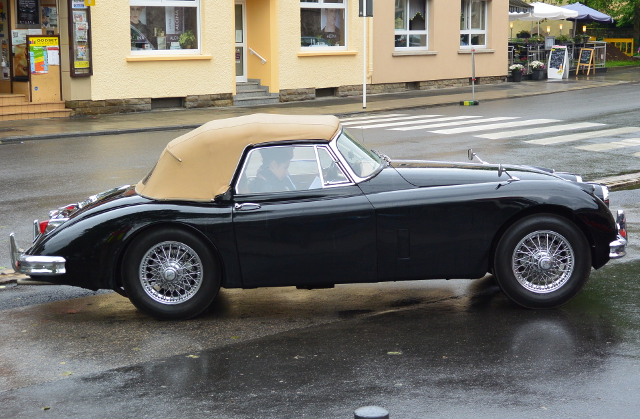

Jaguar XK150 DHC
Jaguar XK150 DHCZur gleichen Zeit wie das XK150 Fixed Head Coupe´ entsteht auch die Drop Head Variante. Bis auf das aufklappbare Verdeck unterscheiden sich die beiden nicht voneinander. Dennoch ist das geschlossene Coupe´zu Hause auf der Insel beliebter als sein offenes Pendant. Insgesammt gehen mehr als 75% der Fahrzeuge in den Export. Die markanteste Änderung im Innenraum, ist das neue Design des Armaturenbrettes. Hier orientiert sich Jaguar wieder an der ersten Version seiner XK Baureihe und präsentiert in allen drei Varianten einen modern wirkenden Lederüberzug. Es geht also doch ohne Wurzelholz, der Wald dankt es.
Bauzeit, Preise, Produktionszahlen und FahrzeugnummernVon Mai 1957 bis Oktober 1960 werden 2671 Fahrzeuge gebaut. Insgesamt werden bis Produktionsende 662 Fahrzeuge mit Rechtslenkung (RHD) und 2009 Fahrzeuge mit Linkslenkung (LHD) hergestellt. Der Basispreis im Vereinigten Königreich liegt bei £ 1195.-. Für den stärkeren Motor, der "S"-Version, wird ein Aufpreis um £ 282.- fällig. 1959 kommt der 3.8 Liter Motor hinzu, für welchen die Basispreise bei £ 1390.- bzw. £ 1555.-, für die "S"-Version, liegen.
Bei den Karosserienummern wird nicht zwischen links oder rechts gelenkten Fahrzeugen unterschieden, sie sind fortlaufend nummeriert und beginnen mit P6001.
Die Fahrgestellnummern bestehen aus 6 stelligen Zahlenkombinationen und unterscheiden sich in die für Fahrzeuge mit Rechtslenkung (RHD) beginnend mit der Zahl 827xxx und für Fahrzeuge mit Linkslenkung (LHD) beginnend mit der Zahl 837xxx. Bestimmte Fahrgestellnummern besitzen zusätzliche Buchstabenbezeichnungen vor und hinter der Zahlenkombination. Diese haben folgende Bedeutung:Fahrgestellnummern mit einem vorangestellten "S", stehen für Fahrzeuge der "Special Equipment" Versionen.Fahrgestellnummern mit einem vorangestellten "T", stehen für Fahrzeuge der "Special Equipment" Versionen, ausgerüstet mit dem großen 3.8 Liter Motor.Fahrgestellnummern mit einem nachgestellten "DN", stehen für Fahrzeuge mit eingebauten "Overdrive"."DN" steht für den Erfinder des Laycock Overdrive, De Normanville.Fahrgestellnummern mit einem nachgestellten "BW", stehen für Fahrzeuge mit eingebauten Automatikgetriebe. "BW" steht für den Hersteller Borg Warner.BaujahrFahrgestell Nr. RHDMengeFahrgestell Nr. LHDMengeKarosserie Nr.*BemerkungMärz 57 bis Dez. 571837001 bis 837213213P6006 bis P6214Nr. 837003 geht an Jaguars EntwicklungsabteilungJan. 58 bis Dez. 58272837214 bis 837983770P6221 bis P7259Jan. 59 bis Dez. 59232837984 bis 838612629P7264 bis P8115Jan. 60 bis Okt. 60158838613 bis 839010398P8123 bis P8673* die Karosserien wurden produktionsbedingt nicht aufsteigend mit dem Fahrgestellen verheiratet, dadurch zeigen die angegebenen Nummern die im jeweiligen Jahr auf http://www.xkdata.com gefundene, niedrigste bzw. höchste Karosserienummer. Damit bekommt man im direkten Vergleich eine grobe Einschätzung ob Karosserie und Fahrgestell zueinander stimmig sind.Die Motornummern werden hier nicht aufgeführt, da diese je nach Auftrag nicht nur in DHC Modellen, sondern in allen Jaguar XK150 Typen verbaut werden, sie beginnen mit der Bezeichnung V1001 für die 3.4 Liter Motoren, VS1001 für die 3.4S Liter Motoren, VA1001 für die 3.8 Liter Motoren und VAS1001 für die 3.8S Liter Motoren. Nach Recherchen in den Jaguar Archiven, tragen die letzten Motoren wahrscheinlich die Nummer V7660, VS2210, VA2297 und VAS1291 sowie VAS1312. Der Zusatz -8 oder -9 hinter der Nummer beschreibt das Verdichtungsverhältnis des Motors.ProduktionsänderungenÜber die Jahre der Produktion blieb die technische Entwicklung nicht stehen. Wirtschaftlich und technische Besonderheiten fließen nach reichlicher Überlegung ab und zu in die Produktion ein. In der nachfolgenden Aufstellung finden sich einige wichtige Anpassungen nach chronologischer Reihenfolge.Änderungsdatumab Model (RHD / LHD)BeschreibungSeptember 1957000000 und 837014Bremskolben der hinteren Bremssättel von 44,4 mm auf 41,3 mm verkleinertFahrzeuge mit Automatikgetriebe bekommen eine magnetschaltergesteuerte Sperre gegen das Zurückrollen am Hang.November 1957827001 und 837071Oberer Teil der Lenksäule geändert827001 und 83709035 Ampere Sicherung Nummer 1, 2, 5 und 6 gegen 50 Ampere Sicherung getauschtFebruar 1958Hauptbremszylinder wird zukünftig aus Grauguss statt Aluminium gefertigt.May 1958827011 und 837332Türarmlehnen werden mit Durchgriff eingeführtJuni 1958827069 und 837415Schalter für den Blinker wird an die Lenksäule verlegt, weg vom ArmaturenbrettJuli 1958827072 und 837434Instrumententafel um Regelschalter für Heizgebläsemotor neben dem Drehzahlmesser erweitertBlattfedern der Hinterachse durch Neue mit stärkerer Hauptlage und verändertem Federauge ersetzt sowie Nylon Umwicklung eingeführtJanuar 1959Kugelgelenke mit größerer Tragkugel und damit größerem Beugungswinkel eingeführtBremssättel mit quadratischen Schnellwechsel Bremsklötzen eingeführtApril 1959827094 und 837468Entlüftung am Kraftstofftank vergrößert und die Überlaufwanne des Einfüllstutzen angepasst827209 und 837662Neue Heckstoßstange mit näher beieinander liegenden Stoßstangenhörnern eingeführtKofferraumscharniere mit Federung eingeführt827258 und 837865Aschenbecher von der Tür zum Getriebetunnel verlegt827340 und 838231Prismenförmig geschliffenen Innenspiegel (C.14920) eingeführtStärkere Lichtmaschine mit 25 Ampere und angepassten Regler eingeführtDie Federn der Deckelscharniere des Kofferraums werden vorgespannt, damit der Kofferraumdeckel selbstständig offen bleibt. Es entfallen die Haltestreben samt Halterungen.827355 und 838246Die drei Siebluftfilter der S Version werden durch einen einzelnen Luftfilter mit Papierelement ersetzt.827373 und 838272Mechanischer Drehzahlmesser durch elektrisch angetriebenen Drehzahlmesser ersetztKupplungs-Nehmerzylinder mit stärkerer Halterung ausgerüstetJuli 1959Unterdruck Vorratsbehälter für Bremskraftverstärker (Reservac Tank) eingeführtJanuar 1960827505 und 838590Neuer Hauptbremszylinder eingeführtMärz 1960Neues Verbindungsstück für die einfachere Betätigung der HandbremseApril 1960Armaturenbrett abgeändert und Warnleuchte für Handbremse und zu niedrigen Bremsdruck integriert
Vorratsbehälter für Bremsflüssigkeit aus Polyäthylen eingeführt
Handbremsklötze mit Belagsorte M.34 eingeführt
Auspuffendrohr auf Schalldämpfer aufgesteckt und mit Schelle gesichert, nicht mehr angeschweißt.
Hinten neue Stoßdämpfer mit 35 mm Dämpferkolben eingeführtMai 1960Bremsklötze Ferodo DS.5 durch Mintex M.33 ersetztNovember 1960000000 und 838661Roter Kurzfaser Teppichboden statt roter Schlingenware eingeführt000000 und 838684Hellbrauner Kurzfaser Teppichboden statt hellbraune Schlingenware eingeführtgGrüner Kurzfaser Teppichboden statt grüner Schlingenware eingeführtDunkelblauer Kurzfaser Teppichboden statt dunkelblauer Schlingenware eingeführtSchwarzer Kurzfaser Teppichboden statt schwarzer Schlingenware eingeführtNeue Scheinwerfer für die USA Export Fahrzeuge eingeführt, aufgrund der neuen amerikanischen Strassenzulassungsordnung.technische SpezifikationenHier finden sich die wichtigsten technischen Eckdaten des Jaguar XK150 DHC, aufgeteilt in die Bereiche Motor, Fahrgestell und Leistungswerte.Motor (Engine)TypReihen 6 Zylinder 4 Takt MotorAntriebzwei obenliegende Nockenwellen, welche über Kette angetrieben werdenVentileVentilwinkel 70o, hängende VentileBohrung x Hub82 x 106 mm (3.4 Liter Motor)87 x 106 mm (3.8 Liter Motor)Hubraum3442 cm3 (3.4 Liter Motor)3781 cm3 (3.8 Liter Motor)Leistung142 kw bei 5500 U/min (3.4 Liter Motor)157 kw bei 5500 U/min bei "Special Equipment" Version (3.4 Liter Motor)186 kw bei 5500 U/min (3.4S Liter Motor)164 kw bei 5500 U/min (3.8 Liter Motor)198 kw bei 5500 U/min (3.8S Liter Motor)maximaler Drehmoment285 Nm bei 2500 U/min (3.4 Liter Motor)293 Nm bei 3000 U/min bei "Special Equipment" Version (3.4 Liter Motor)325 Nm bei 4500 U/min (3.4S Liter Motor)325 Nm bei 3000 U/min (3.8 Liter Motor)352 Nm bei 4000 U/min (3.8S Liter Motor)Verdichtungsverhältnis8:19:1KühlungWasserFahrgestell (Chassis)Bremsenvorn: Scheibenbremsen mit Servoassistenthinten: Scheibenbremsen mit ServoassistentGetriebe4 Gang, ab 2. Gang synchronisiert, Übertragung über Kardanwelle auf die HinterachseRadaufhängungvorn: Dreiecksquerlenker mit Drehstabfedern und hydraulischen Stoßdämpfernhinten: Starrachse mit Blattfedern und hydraulischen TeleskopstoßdämpfernRadstand2591 mmLänge4496 mmBreite1638 mmHöhe1397 mmTrockengewicht1359 kgLeergewicht1473 kgLeistung (Performance)Höchstgeschwindigkeit195 km/h (3.4 Liter Motor)210 km/h (3.4S Liter Motor)207 km/h (3.8 Liter Motor)212 km/h (3.8S Liter Motor)Beschleunigung 0–100 km/h9 sek (3.4 Liter Motor)7,7 sek (3.4S Liter Motor)8 sek (3.8 Liter Motor)7,7 sek (3.8S Liter Motor)
-
-
Es ist der 14. März 1961 gegen 19:30 Uhr abends, in Coventry steigt ein Man in einen Wagen, sein Auftrag, am nächsten Morgen pünktlich in Genf zu sein, er wird die ganze Nacht durch fahren. Sein Name ist Bob Berry, zweiter Mann in der PR Abteilung bei Jaguar, sein Ziel ist der Auto Salon in Genf, sein Wagen der neue Jaguar Sportwagen, welcher dort der breiten Masse vorgestellt werden soll. In den USA, wird man ihn als Jaguar XK-E kennen lernen, in Europa wird er unter dem Namen Jaguar E-Type Automobilgeschichte schreiben. Seit 5 Jahren entwickelt Jaguar schon an einem vollkommen neuen Fahrzeug, welches mit seinen Vorgängern nichts mehr gemein hat. Zunächst wird er für den Einsatz auf Rennpisten wie Le Mans geplant, soll aber auch in das Produkt Portfolio aufgenommen werden. Seine Wurzeln stammen aus der C-Type und D-Type Entwicklung. Daher wundert es niemanden, dass seine geistigen Väter William Munger Heynes und Malcom Sayer sind. Sayer, welcher als einer der Ersten, Fahrzeuge auf Grund aerodynamischer Gesichtspunkte designed und Heynes, der auf der Suche nach Gewichtsreduzierung eine selbstragende Karosserie, auch Monocoque genannt, entwickelt hat. Der Monocoque endet an der Spritzwand und ist dort mit einem Stahlgitter Rohrrahmen verschraubt, der als Träger für den Motor und der vorderen Radaufhängung dient. Der verwendete Motor wird der 3,8 Liter Reihensechszylinder aus dem Jaguar XK150S, welcher den E-Type auf Grund einiger Verbesserungen auf bis zu 240 km/h bei 6140 U/min beschleunigt. Die hintere Radaufhängung ist unter der Karosserie in einem eigenen Rahmen mit Längslenker, innen liegenden Scheibenbremsen, Federdämpfern und Antriebswelle untergebracht. Diese lässt sich als eigenständige Einheit leicht ein- und ausbauen. Mit seiner langen Motorhaube, welche den gesamten vorderen Bereich umschließt und nach vorne gekippt öffnet, besticht er durch ein brillantes Design und wird es damit einmal bis in das Museum of Modern Art (MoMA)in New York schaffen.
-

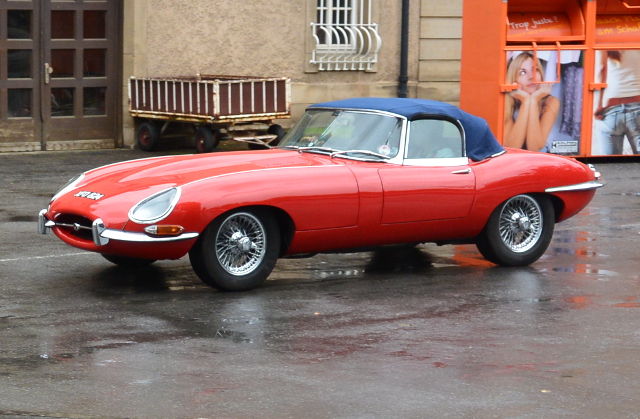

Jaguar XKE1 OTS
Jaguar XKE1 OTSIn Genf nur als Vorführwagen dabei, erfolgt im April 1961 das US-Debüt des E-Type in New York, auch mit dem Roadster (OTS). Ab Juni 1962 gibt es im Roadster durch die Änderung des Schotts und die damit verbundene erweiterte Sitzverstellung endlich mehr Platz. Einen Monat später kommt ein elegantes, schwarzes Kunststoff Hardtop, für einen geringen Aufpreis, auf den Markt. Auch der Roadster wird ab September 1964 mit dem leistungsstärkeren 4.2 Liter Motor ausgerüstet, der ursprünglich nur für den Jaguar Mark X vorgesehen ist. Dank des amerikanischen Marktes und des langen Produktionszeitraum bleibt der Roadster der meist verkaufte Jaguar unter den E-Types.
Bauzeit, Preise, Produktionszahlen und FahrzeugnummernVon März 1961 bis Juli 1968 werden 17379 Fahrzeuge gebaut. Davon sind es bis August 1964 7830 Fahrzeuge mit dem 3.8 Liter Motor. 9549 Fahrzeuge werden mit dem 4.2 Liter Motor bestückt sein. Insgesamt werden bis Produktionsende 2126 Fahrzeuge mit Rechtslenkung (RHD) und 15253 Fahrzeuge mit Linkslenkung (LHD) hergestellt. Der Basispreis im Vereinigten Königreich liegt bei £ 2097.-. Im Oktober 1964 kommt der 4.2 Liter Motor hinzu, ab diesen Zeitpunkt liegt der Basispreis bei £ 1896.-.
Mit Einführung des neuen 4.2 Liter Motors teilen sich die Karosserie-, Fahrgestell- und Motornummern in zwei Bereiche auf. Der erste Teil ist eine zweier Kombination aus einer Zahl und einen Buchstaben. Die "4" steht dabei für die Karosserie, die "1" für das Fahrgestell und die "7" für den Motor. Das "E" steht dabei für den Jaguar E-Type Serie 1. Der zweite Teil ist eine, mindestens 4 stellige fortlaufende Nummer.
Bei den Karosserienummern wird nicht zwischen links oder rechts gelenkten Fahrzeugen unterschieden, sie sind durchnummeriert und beginnen zunächst mit R1001, ab Oktober 1964 mit 4E 1001.
Die Fahrgestellnummern bestehen am Anfang weiterhin aus 6 stelligen Zahlenkombinationen und unterscheiden sich in die für Fahrzeuge mit Rechtslenkung (RHD) beginnend mit der Zahl 850xxx und für Fahrzeuge mit Linkslenkung (LHD) beginnend mit der Zahl 875xxx Ab Oktober 1964 besteht die Fahrgestellnummer aus 7 stelligen Zahlenkombinationen und unterscheiden sich in die für Fahrzeuge mit Rechtslenkung (RHD) beginnend mit der Zahl 1E 1xxx und für Fahrzeuge mit Linkslenkung (LHD) beginnend mit der Zahl 1E 10xxx. Bestimmte Fahrgestellnummern besitzen zusätzliche Buchstabenbezeichnungen vor und hinter der Zahlen- und Buchstabenkombination. Diese haben folgende Bedeutung:Fahrgestellnummern mit einem vorangestellten "P", stehen für Fahrzeuge mit verbauter Lenkkraftverstärkung. "P" steht für den Begriff "power steering".Fahrgestellnummern mit einem nachgestellten "DN", stehen für Fahrzeuge mit eingebauten "Overdrive"."DN" steht für den Erfinder des Laycock Overdrive, De Normanville.BaujahrFahrgestell Nr. RHDMengeFahrgestell Nr. LHDMengeKarosserie Nr.*BemerkungAug. 61 bis Dez. 613271470R1003 bis R2789Nr. 850001 und Nr. 850002 nach Tests verschrottet / Nr. 850006 erster Lightweight, Eigentümer John CoombJan. 62 bis Dez. 623182392R2801 bis R5530Jan. 63 bis Dez. 63850646 bis 850807162878863 bis 8808071945R5542 bis R7638Nr. 850659, 850660, 850661, 850662, 850663, 850664, 850665, 850666, 850667, 850668, 850669 übrige 11 Lightwights / Nr. 850677 weiteres TestfahrzeugJan. 64 bis Aug. 64850808 bis 850943136880808 bis 8818871080R7641 bis R8842Aug. 64 bis Dez. 641E 1001 bis 1E 1077771E 10001 bis 1E 104404404E 1001 bis 4E 1496erste XKE1 (E-Type) mit 4.2 Liter MotorJan. 65 bis Dez. 651E 1078 bis 1E 14343571E 10441 bis 1E 1234719074E 1525 bis 4E 3783Jan. 66 bis Dez. 661E 1435 bis 1E 17042701E 12348 bis 1E 1447121244E 3795 bis 4E 6206Jan. 67 bis Dez. 671E 1705 bis 1E 19942901E 14472 bis 1E 1665221814E 6239 bis 4E 8682Nr. 1E 1864 und Nr. 1E 15980 sind ab Juli/August die ersten Fahrzeuge ohne Scheinwerfer Doppelverglasung, man nennt die Serie ab nun 1.5Jan. 68 bis Sept. 681891E 16653 bis 1E 1836617144E 8700 bis 4E 10465* die Karosserien wurden produktionsbedingt nicht aufsteigend mit dem Fahrgestellen verheiratet, dadurch zeigen die angegebenen Nummern die im jeweiligen Jahr auf http://www.xkedata.com gefundene, niedrigste bzw. höchste Karosserienummer. Damit bekommt man im direkten Vergleich eine grobe Einschätzung ob Karosserie und Fahrgestell zueinander stimmig sind.Die Motornummern werden hier nicht aufgeführt, da diese je nach Auftrag nicht nur in OTS Modellen, sondern in allen Jaguar XKE Typen verbaut werden, sie beginnen mit der Bezeichnung R1001 für die 3.8 Liter Motoren, ab Februar 1963 beginnen die Bezeichnungen mit RA1001. Nach Recherchen in den Jaguar Archiven, tragen die letzten Motoren wahrscheinlich die Nummer R9877 und RA6922. Der Zusatz -9 hinter der Nummer beschreibt das Verdichtungsverhältnis des Motors. Mit Einführung der 4.2 Liter Motoren beginnen sie mit der Bezeichnung 7E 1001.ProduktionsänderungenÜber die Jahre der Produktion blieb die technische Entwicklung nicht stehen. Wirtschaftlich und technische Besonderheiten fließen nach reichlicher Überlegung ab und zu in die Produktion ein. In der nachfolgenden Aufstellung finden sich einige wichtige Anpassungen nach chronologischer Reihenfolge.Änderungsdatumab Model (RHD / LHD)BeschreibungAugust 1961850048 und 875133Spritzwasserschutz für vordere RadlagerOktober 1961Neuer Halter für die runde Steuermarke aus Kunststoff (BD.21181) - nur GroßbritannienNeue Chrom-Abschlussleiste auf der Türoberkante, nicht gegen die Alte austauschbar850090 und 875332Hintere Bremssättel für automatische Nachstellung der Handbremsbeläge geändertStärkerer Lichtmaschine mit entsprechenden Relais wird verbaut (C.18286 statt C.16054)
Die Motorhaubenentriegelung wird in das innere des Wagens verlegt, Steckschlösser außen entfallen
Anpassungen am Tank und Kraftstoffsystem
Andere Rohre an der Kurbelgehäuseentlüftung verbaut, nicht gegen die Alten austauschbar
Größere Radlager kommen zum Einsatz850104 und 875496Andere Kardanwelle mit größeren Gelenken verbautWasserabfluss aus der Rinne des Kofferraumdeckels verbessert durch ändern der Abflussröhrchen850137 und 875542Stärkerer Schraubenfedern verbaut, zu erkennen an einer roten Farbmarkierung an der inneren Feder850169 und 875590Anderer Zigarettenanzünder (C.18638) verbaut, nicht gegen den Alten austauschbarNovember 1961850169 und 875591Neue Motorauflage im hinteren Bereich850179 und 875608Neue Aufhängung der Schalldämpfer und Auspuffrohre an der KarosserieÄnderung an der Befestigung der Batterie, mit Hilfe von zwei zusätzlichen Gummistücken (C.19740)Dezember1961850233 und 875859Lagerung der Brems- und Kupplungspedalwelle verändert850249 und 875911Lagerung der Gaspedalwelle verändert850254 und 875964Bremszylinder ist ab nun aus Gusseisen, Kolben und Ankerplatte sind nun aus einem StückJanuar 1962850255 und 876015Neue Hauptbremszylinder mit verbesserten Rückholfedersitz werden verbautKraftstoffleitung wird verkürzt und Kraftstoffpumpenanschluss mit Klammer gesichertNeuer elektrischer Drehzahlmesser wird verbaut850291 und 876130Neue Bremsbelege von Mintex M.22 statt der M.40 werden verbautFebruar 1962Karosserie bekommt Vorrichtung zur Anbringung von SicherheitsgurtenNeue Stoßdämpfer werden verbaut850239 und 876485Verbesserung der Scharniere zur Befestigung der Motorhaube am Hilfsrahmen sowie Nutzung neuer BolzenMärz 1962Zwischen den Hauptbremszylindern neues Ausgleichsstück verbaut000000 und 876665Mit Lenkradschloß kombiniertes Zündschloss nur für den Export nach Deutschland verbautApril 1962850404 und 876847Neues Zwischenstück am LenkungsdämpferMai 1962850475Gaspedal wird geändert850475 und 876999Änderung an Verbindung zwischen Bremspedal und Servopumpe, Feineinstellung mittels Exzentermutter möglichJuni 1962Fersen Vertiefung im Wagenboden (erster Wagen ohne "flat-floor"), Karosserie 2879 (RHD) und 2889 (LHD)850500 und 877155Neue Signalhörner werden verbaut (C.19080 und C.19081)Absicherung des Zahnstangenritzels durch selbstsichernde MutternNeue Abdichtung an den Drehbolzen, welche die hinteren Radnabenträger mit den Querlenker-Schwenkachsen verbindenTüren mit neuer Außenhaut und Chromleiste auf Oberkante, nachträglich an früheren Fahrzeugen verbaut850527 und 877356Verlegen des hinteren Querschottes für eine Verlängerung der Sitzschienen um 3,8 cmJuli 1962850357 und 877431Aufnahmen für das Hardtop wurden geändert850480 und 877045Neue Kardanwelle (C.19875) mit verbesserter Lagerabdichtung, damit entfallen die Schmiernippel850527 und 877355Kraftstoffschlauch zwischen Tankstutzen und Pumpe aus Vulkollan gegen einen Nylonschlauch getauschtLenksäule aus geschmiedeten Vollmaterial und flacheren Anstellwinkel (C.20487) ersetzt Lenksäule aus Stahlrohr
Neuer Simmerring (C.20943) am Durchlass der SpritzwandKupplungshauptzylinder angepasst850549 und 877519Neuer Wagenheber (C.20661) mit integrierter Kurbel wird mitgegebenAntriebswelle aus Stahlrohr werden ersetzt durch Antriebswelle aus Schmiedestahl850555 und 877567Das Handbremssystem wird geändertNeue Behälter für das Hydrauliköl der Kupplung (C.19646 und C.20234) und für die Bremsflüssigkeit (C.19645 und C.20232)September 1962850573 und 877661Neue Gummiauflagen für die Batterieklammern (C.19506)850578 und 877736Befestigung der hinteren Bremssättel geändertOktober 1962------- und -------Für alle Export Fahrzeuge in die USA und Kanada Hinterradübersetzung auf 3,31:1 (C.15222)------- und -------Für alle Fahrzeuge, inklusive UK, Hinterradübersetzung auf 3,07:1 (C.18984), wahlweise auf 3,54:1 (C.16618)850588 und 878037Neues Lenksäulenoberteil (C.20557) mit Vorbereitung für WASO Zünd-/LenkradschlossNovember 1962850584 und 877964Die hinteren Radnaben bekommen Schleuderringe als WasserabweiserKabelsatz wird angepasst (C.20649) da das Relais für den Ventilatormotor wegfällt850610 und 878302Neue Aluminiumabdeckung auf dem Armaturenbrett und der Mittelkonsole, welche nicht kompatibel mit der Alten istDezember 1962------- und -------Die Schmiernippel an den Antriebswellen fallen weg, die Kreuzgelenke sind nun dauergeschmiertFebruar 1963850649 und 878889Hitzeschutzblech wird geändert, einige Fahrzeuge werden ausgenommen
Gummis der hinteren Motoraufhängung jetzt Schraubenfedern, außer 850653, 850654, 878986, 879005, 879024, 879049März 1963850655 und 878980Bremsflüssigkeitsbehälter mit Füllstandsanzeige und neuem wasserdichten Verschluss eingeführt850656 und 879024Neue Abdichtung der hinteren RadkästenTankdeckel mit Überdruckventil eingeführt
Ausdehnungsgefäß für Kühlwasser dem neuen Kühlwasserschlauch angepasstApril 1963850679 und 879132Verstärkung der unteren Mittelstrebe an der Hinterradführung, Anpassung der hinteren Querlenker und Querlenkerachse850681 und 879160Neue Abdichtung des Bodenblechs, bestehend aus einer Leinwand-/Gummimischung, unter der linken Seite des HilfsrahmensMai 1963850696 und 879292Aschenbecher (BD.24548) geändert850708 und 879332Buchsen des Querstabilisators bekommt eine Bördelung (C.21946)Neuer Beifahrerhaltegriffe mit geänderten Befestigungspunkten verbaut, nicht gegen den Alten austauschbarJuni 1963850713 und 879373Vorderes Unterbodenblech zum besseren Schutz vor Spritzwasser vergrößert, die Teilenummer bleibt identisch
Die Öffnung unterhalb des Ölfilters im rechtsseitgen Unterbodenblech wird mit einer Deckplatte verschlossen850714 und 879423Anbringung einer Abdeckung am Druckschalter für die Einstiegsbeleuchtung über dem Türscharnier000000 und 879441Änderung des Differential Getriebeträgers für 3,54:1 für LHD Fahrzeuge000000 und 879461Änderung des Differential Getriebeträgers für 3,31:1 für LHD Fahrzeuge850722 und 879494Änderung des Differential Getriebeträgers für 3,07:1------- und -------Neue Bremsklötze (Mintex M.59), stärkere Bremsscheiben hinten sowie neue Adaptierung der Bremssättel------- und -------Für Alle neues Differenzialgehäuse850724 und 879496Türen haben ab nun ArmauflagenWegfall des Lüftermotor Relais, Kabelbaum (C.20650) entsprechend geändert850730 und 879577Neuer Hydraulikflüssigkeitsbehälter der Kupplung mit verbesserten FilterAugust 1963850723 und 879551Neuer Handbremsseilausgleich mit gegabelten Ende850726 und 879551Geänderter Betätigungshebel für Blinker und Lichthupe (C.21710) und des dazugehörigen Druckschalters (C.22872)850735 und 879681Neue verchromte Beschläge an den A-Säulen850737 und 879761Änderung am hinteren Teil des Getriebegehäuses, dadurch ergibt sich ein Stauraum in der MittelarmlehneSeptember 1963850737 und 879821Änderung der Hinterradübersetzung auf 3,31:1 (C.15222) für alle Länder, inkl. UK000000 und 879751Änderung der Hinterradübersetzung auf 3,54:1 (C.16618) in Export Fahrzeugen für die USA und Kanada bis 879808000000 und 879759Hinterradübersetzung auf 3,07:1 (C.18984) bleibt in Belgien, Frankreich, Deutschland, Italien und Niederlande850752 und 879803Mittelkonsole und abklappbares Armaturenbrett nicht mehr mit Aluminiumblende sondern mit Leder überzogen850752 und 879893Geänderter Bodenteppich vorne mit eingearbeiteter Absatzstütze aus KunststoffOktober 1963850755 und 879990Geänderter Doppelrohr-Schalldämpfer (C.21714) mit entsprechender GummiaufhängungNovember 1963850702 und 879324Neuer Drehzahlmesser (CE.1111/01) mit eingebauter Uhr und Einstellregler000000 und 880026Wiedereinführung der Hinterradübersetzung auf 3,54:1 (C.16618) in Export Fahrzeugen für die USA und Kanada000000 und880166Verlängerte Scheibenwischerarme eingeführt, dadurch längere Scheibenwischer möglich (LHD Nr. 10080)850767 und 880213Einteiliger Dichtungsgummi eingeführt, zuvor war er zweiteilig getrennt für A-Säule850768 und 880291Kleines Loch hinter dem Nummernschild zum Öffnen des Kofferraumdeckels von außen im Notfall eingeführt850772 und 880412Geänderte Teppichbefestigung aus Kunststoff850779 und 880459Neue Dichtungsgummi für die Tür an den B-SäulenJanuar 1964850785 und 880562Geänderte Entlüftung des Differenzialgehäuses850786 und 880615Neuer Aschenbecher, nicht gegen den Alten austauschbar850786 und 880619Geänderte Kraftstoffpumpe mit größerer FörderleistungMärz 1964850787 und 880631Neues Autoradio (C.23194) mit nur einem Lautsprecher, in die neue Konsole passen keine älteren Modelle850807 und 880760Neuer Behälter für die Bremsflüssigkeit mit Gummischutzkappe für Deckel und Füllstandsmesser850808 und 880835Neues Bremspedal (RHD C.23091 und LHD C.23090) mit besserer Befestigung und Sicherungsring (C.23180)850809 und 880840Der Türtrimm in der Innenseite wird geändert um das schließen der Türen zu erleichtern850811 und 880871Die Halteklammer des Blink- und Lichthupenschalters ist ab jetzt an die Lenksäule geschweißtApril 1964Einführung von Scheinwerfer in Sealed-Beam Ausführung für einige Länder850806 und 880755Verbesserte Abdichtung der Nadellager und Lagersitze der Antriebswelle850819 und 880983Das obere Lenksäulen-Lager nun aus Elastollan, nicht mehr aus Vulkollan850825 und 881153Neue Führungsbuchse im unteren, hinteren Querlenker850840 und 881203Neue Magnetspule für Anlasser (C.23612) mit besseren Spritzwasserschutz850843 und 881261Neue Tür- und Fensterdichtungen, links und rechts verwendbar, teilweise bereits früher eingesetzt850857 und 881250Geänderte Chromblenden auf den TüroberkantenMai 1964850859 und 881282Neuer Kontaktstift (C.22457) für den Blinkerschalter850883 und 881438Neue Befestigung des Mittelstabs vor der Kühleröffnung durch Zwischenstücke aus Gummi, um den Stab besser zu schützenAugust 1964850889 und 881591Geänderte Chromleisten zu beiden Seiten der WindschutzscheibeOktober 1964850908 und 881697Distanzring (C.19027) am oberen Federteller der Hinterachsfedern eingesetzt850908 und 881706Neuer Tankdeckel (C.23601/1) eingeführt850935 und 881864Neuer Filter in der Zuleitung zur Kraftstoffpumpe850935 und 881865Geänderte VerdeckhülleJanuar 1965-------- und ----------An Allen wird die Öffnung für die Aufnahme des Autoradios im Armaturenbrett angepasstDie vorderen Befestigungen der Sitzschienen für den Boden bekommen ein Distanzstück1E 1040 und 1E 10338Geänderte SitzschienenMärz 1965-------- und ----------Für Alle geändertes Getriebegehäuse mit modifizierter Kardantunnelabdeckung1E 1039 und 1E 10338Schmierung der Kugelgelenke für die Vorderradaufhängung verbessert1E 1047 und 1E 10338Schmutzabweiserbleche an den Innenseiten der vorderen Scheibenbremsen eingeführt1E 1077 und 1E 10430Geänderte vordere Bremssättel mit nach innen liegenden EntlüftungsschraubenJuni 19651E 1104 und 1E 10046Neue Tachowelle1E 1152 und 1E 10703Änderung der Hinterradübersetzung auf 3,07:1 für alle Länder. USA, Kanada und Neufundland bleiben bei 3,54:100 0000 und1E 10740Geändert Antriebswelle mit angegossenen Mitnehmerflanschen für 3,54:1 Übersetzung1E 1163 und 1E 10772Geänderter Kabelbaum wegen neue Signalhörner und Steckverbinder für die Frontscheinwerfer1E 1165 und 1E 10754Neue Scheibenwaschanlage (C.25438, Lucas 58J ersetzt Lucas 28J) mit Wasserbehälter aus Kunststoff1E 1178 und 1E 10784Geändert Antriebswelle mit angegossenen Mitnehmerflanschen für 3,07:1 Übersetzung1E 1202 und 1E 10848Geänderter Kardanwellen Tunnel und damit verbundene Anpassungen an der Getriebeabdeckung1E 1226 und 1E 10958Das Getriebegehäuse bekommt auf der rechten Seite eine Öffnung für den Zugang zum Tachometerantrieb
Neues Heizungsrohr links (C.25408) und den damit verbundenen Änderungen am ArmaturenbrettSeptember 19651E 1253 und 1E 11049Geänderte Motorentlüftung1E 1286 und 1E 11118Geänderte Abschlußteile am Armaturenbrett und MittelkonsoleNovember 19651E 1235 und 1E 11166Modifiziertes Zahnstangen-Lenkgetriebe in neuem Gehäuse1E 1293 und 1E 11121Neue hintere Stoßdämpfer (C.25951)1E 1334 und 1E 11158Neue Abdichtung zwischen hinteren Radkasten und hinteren Querschott1E 1377 und 1E 11364Neue hintere Schraubenfedern (C.25939)März 19661E 1387 und 1E 11547Zusätzlicher Schmutzfänger am vorderen Rahmen1E 1409 und 1E 11715Bereifung auf Dunlop SP.41 H (185x15) geändert mit Ausnahme nach Kanada, USA, Neufundland und Neuseeland
Tachometer entsprechend der neuen Bereifung geeicht und mit mph und km/h Beschriftung versehen
Gummipuffer an der hinteren Radaufhängung angepasst, damit diese die Reifen nicht berührtDas achtzahnige Rad im Lenkgetriebe wird durch ein siebenzahniges Rad ersetzt1E 1413 und 1E 11741Montage der hinteren Stoßstange von außen möglich, zuvor nur über Tank- und Ersatzradmulde
Positionsänderung des Stoplichtschalters mit entsprechender Kabelbaum Änderung
Änderungen am Kupplungsmechanismus und Bremssystem1E 1458 und 1E 12034Neues LenksäulenoberteilSeptember 19661E 1431 und 1E 12170Geändertes Kühlerlüfter-Thermostat1E 1458 und 1E 12034Neuer Hebelschalter für Blinker und Abblendlicht (C.25256)1E 1465 und 1E 12522Geänderter Luftfilter inklusive Halterung1E 1479 und 1E 12580Motorhaube, vordere Kotflügel, Stoßdämpfer und Heizungseinlass ab jetzt mit denen der 2+2 Modelle identisch1E 1484 und 1E 12638Gummitüllen an Kontakten der Warnlampe für Bremsflüssigkeit und Handbremse eingeführt, zur Kurzschlussvermeidung1E 1490 und 1E 12688Wird ab nun mit Sonnenblende ausgeliefert1E 1490 und 1E 12693Spiralfeder der hinteren Motoraufhängung mit Gummiring versehen1E 1498 und 1E 12717Die Illuminationsfarbe auf den Instrumenten und Schaltern wechselt von Blau auf GrünDezember 19661E 1545 und 1E 12965Auspuffanlage im Motorbereich mit Hitzeschild ausgerüstet1E 1561 und 1E 13011Neues Kupplungspedal mit Stahlauflage (C.26532) inklusive neuen Hydraulikzylinder mit neuem Kolben (C.26531)
Neues Gaspedal
Neues Bremspedal mit kürzerem Kolben im HauptbremszylinderDer Schalldämpfer wird zukünftig nicht mehr an die Rohre geschweißt sondern mit Schellen angebrachtMärz 19671E 1607 und 1E 13206Spritzwandverkleidung oben rechts nun aus Hartfaser Material anstatt aus rexinbeschichteten Aluminium1E 1658 und 1E 13387Andere Glassorte bei der Windschutzscheibe kommt zum Einsatz1E 1686 und 1E 13589Neue Schalthebelmanschette (Kunstleder statt Gummi-Faltenbalg)
Anpassung der Getriebe- und Kardantunnel Abgedeckung1E 1686 und 1E 13725Spritzwandverkleidung oben Mitte nun aus Hartfaser Material anstatt aus rexinbeschichteten AluminiumJuli 1967Fahrzeuge für den USA Export nun ebenfalls mit Warnblinkanlage ausgerüstet00 0000 und 1E 13805Kontroll-Leuchte der Warnblinkanlage bekommt einen neuen Einsatz (C.27599)1E 1690 und 1E 13847Das Endrohr wird nicht mehr mit dem Auspuff verschraubt, sondern über einen angeschweißten Blechstreifen befestigt1E 1693 und 1E 13952Abfluss für Regenwasser in den Türen geändert1E 1724 und 1E 13151Diverse Änderungen an der elektrischen Anlage
Der Öldruck-Kontrollschalter wird durch Warnlampe ersetzt
Öffnung für Öldruckgeber mit Stopfen verschlossen1E 1763 und 1E 15110Neue hintere Radträger (Achsschenkel)Januar 19681E 1712 und 1E 14583Geänderter Zierstab mit neuen Gummiführungen (BD.17001/1)für die Kühleröffnung eingefüht1E 1864 und 1E 15889Bereich der vorderen, inneren Motorhaube geändert um besseren Zugriff auf die Scheinwerfer zu ermöglichenJuli 1968Motorverdichtung von nun 9:11E 1814 und 1E 15487Drahtspeichenräder aus Chrom sind ab nun mit Naben aus geschmiedeten Stahl versehen1E 1853 und 1E 15753Lackierte Drahtspeichenräder sind ab nun mit Naben aus geschmiedeten Stahl versehen1E 1896 und 1E 16010Neuer Kraftstoff-Filter mit größerer Durchsatzfläche eingeführt1E 1905 und 1E 16057Das Filterelement im Kraftstoff-Filter wird von Gaze auf Fiberglas geändert1E 1920 und 1E 16099Zulassung von Dunlop SP Sport Reifen. USA Exporte werden serienmäßig mit Weißwandreifen ausgeliefert1E 1926 und 1E 16127Antriebsachsen jetzt mit Schmiernippel um die Gelenke besser mit Fett zu versorgen1E 2051Neue Kühlanlagetechnische SpezifikationenHier finden sich die wichtigsten technischen Eckdaten des Jaguar XKE1 OTS (E-Type Roadster), aufgeteilt in die Bereiche Motor, Fahrgestell und Leistungswerte.Motor (Engine)TypReihen 6 Zylinder 4 Takt MotorAntriebzwei obenliegende Nockenwellen, welche über Kette angetrieben werdenVentileVentilwinkel 70o, hängende VentileBohrung x Hub87 x 106 mm (3.8 Liter Motor)92 x 106 mm (4.2 Liter Motor)Hubraum3781 cm3 (3.8 Liter Motor)4235 cm3 (4.2 Liter Motor)Leistung197 kw bei 5500 U/minmaximaler Drehmoment353 Nm bei 4000 U/min (3.8 Liter Motor)384 Nm bei 4000 U/min (4.2 Liter Motor)Verdichtungsverhältnis9:18:1 (auf Wunsch)KühlungWasserFahrgestell (Chassis)Bremsenvorn: Scheibenbremsen mit Servoassistenthinten: Scheibenbremsen mit Servoassistent innenliegendGetriebe4 Gang, ab 2. Gang synchronisiert (3.8 Liter Motor), vollsynchronisiert (4.2 Liter Motor),Übertragung über Kardanwelle auf die HinterachseRadaufhängungvorn: Doppel-Dreiecksquerlenker mit Drehstabfedern, hydraulischen Stoßdämpfern und Querstabilisatorenhinten: Querlenker mit Kegelrollenlager und Drehgelenk verbunden durch Querstabilisatorenzusätzlich doppelte Federbeine mit hydraulische Teleskopstoßdämpfer.Radstand2438 mmLänge4458 mmBreite1657 mmHöhe1194 mmTrockengewicht---- kgLeergewicht1250 kg (3.8 Liter Motor)1280 kg (4.2 Liter Motor)Leistung (Performance)Höchstgeschwindigkeit242 km/h (3.8 Liter Motor)241 km/h (4.2 Liter Motor)Beschleunigung 0–100 km/h7,1 sek (3.8 Liter Motor)7,0 sek (4.2 Liter Motor) -

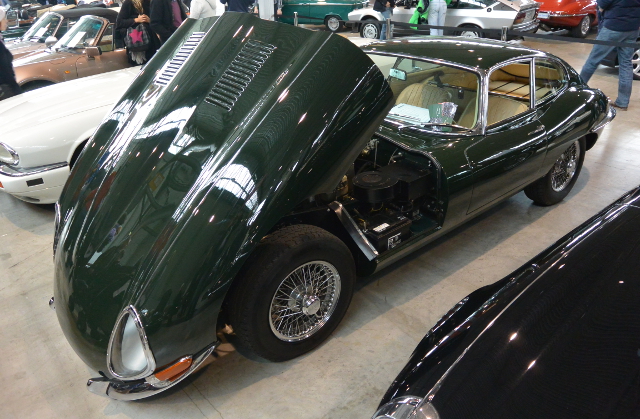

Jaguar XKE1 FHC
Jaguar XKE1 FHCDas Coupé wird 1961 in Genf der Öffentlichkeit vorgestellt. Die Serienfertigung beginnt erst im August 1961, nach weiteren sechs Fahrzeugen, welche im Body Shop der Prototypen Fertigung entstehen. Der Karosseriekörper ist mit dem des Roadsters vollkommen identisch. Die Dachkonstruktion stammt von Bob Blake, dem "Metal Artist" den Briggs Cunningham einst ziehen lies, sie punktet bei Sir William Lyons auf anhieb. Durch das stufenlose Heck ergibt sich im Fond ein beachtlicher Platz für Gepäck, fast wie in einem Kombi. Das Coupé ist zudem einen Tick schneller in der Beschleunigung. Ab September 1964 bekommt auch er dem 4.2 Liter Motor.
Bauzeit, Preise, Produktionszahlen und FahrzeugnummernVon März 1961 bis Juli 1968 werden 15439 Fahrzeuge gebaut. Davon sind es bis August 1964 7669 Fahrzeuge mit dem 3.8 Liter Motor. 7770 Fahrzeuge werden mit dem 4.2 Liter Motor bestückt sein. Insgesamt werden bis Produktionsende 3757 Fahrzeuge mit Rechtslenkung (RHD) und 11686 Fahrzeuge mit Linkslenkung (LHD) hergestellt. Der Basispreis im Vereinigten Königreich liegt bei £ 2196.-. Im Oktober 1964 kommt der 4.2 Liter Motor hinzu, ab diesen Zeitpunkt liegt der Basispreis bei £ 1992.-.
Mit Einführung des neuen 4.2 Liter Motors teilen sich die Karosserie-, Fahrgestell- und Motornummern in zwei Bereiche auf. Der erste Teil ist eine zweier Kombination aus einer Zahl und einen Buchstaben. Die "4" steht dabei für die Karosserie, die "1" für das Fahrgestell und die "7" für den Motor. Das "E" steht dabei für den Jaguar E-Type Serie 1. Der zweite Teil ist eine, mindestens 4 stellige fortlaufende Nummer.
Bei den Karosserienummern wird nicht zwischen links oder rechts gelenkten Fahrzeugen unterschieden, sie sind durchnummeriert und beginnen zunächst mit V1001, ab Oktober 1964 mit 4E 20001.
Die Fahrgestellnummern bestehen am Anfang weiterhin aus 6 stelligen Zahlenkombinationen und unterscheiden sich in die für Fahrzeuge mit Rechtslenkung (RHD) beginnend mit der Zahl 860xxx und für Fahrzeuge mit Linkslenkung (LHD) beginnend mit der Zahl 885xxx. Ab Oktober 1964 besteht die Fahrgestellnummer aus 7 stelligen Zahlenkombinationen und unterscheiden sich in die für Fahrzeuge mit Rechtslenkung (RHD) beginnend mit der Zahl 1E 20xxx und für Fahrzeuge mit Linkslenkung (LHD) beginnend mit der Zahl 1E 30xxx. Bestimmte Fahrgestellnummern besitzen zusätzliche Buchstabenbezeichnungen vor und hinter der Zahlen- und Buchstabenkombination. Diese haben folgende Bedeutung:Fahrgestellnummern mit einem vorangestellten "P", stehen für Fahrzeuge mit verbauter Lenkkraftverstärkung. "P" steht für den Begriff "power steering".Fahrgestellnummern mit einem nachgestellten "DN", stehen für Fahrzeuge mit eingebauten "Overdrive"."DN" steht für den Erfinder des Laycock Overdrive, De Normanville.BaujahrFahrgestell Nr. RHDMengeFahrgestell Nr. LHDMengeKarosserie Nr.*BemerkungAug. 61 bis Dez. 61860001 bis 860138138885001 bis 885398396V1001 bis V1528Nr. 885001 nach Tests verschrottet / Nr. 885003 geht als Karosserie an die Entwicklungsabteilung (werden nicht gezählt)Jan. 62 bis Dez. 62860139 bis 861051913885399 bis 8880342636V1586 bis V5111Jan. 63 bis Dez. 63861052 bis 861433382888035 bis 8897511717V5120 bis V7194Nr. 888169 Lightweight Competition CoupéJan. 64 bis Aug. 643661121V7227 bis V8687Nr. 861705 erster Versuchswagen mit 4.2 Liter MotorAug. 64 bis Dez. 641E 20001 bis 1E 201381381E 30001 bis 1E 304534534E 20005 bis 4E 20596erste XKE1 (E-Type) mit 4.2 Liter MotorJan. 65 bis Dez. 651E 20139 bis 1E 2115410161E 30454 bis 1E 3247320204E 20598 bis 4E 23637Nr. 1E 30635 Umbau für Raymond Loewy / Nr. 1E 21103 Umbau auf Doppelscheinwerfer durch die Firma Abbey Panels für den 6. Earl of CawdorJan. 66 bis Dez. 661E 21155 bis 1E 214723181E 32474 bis 1E 3407115984E 23651 bis 4E 25580Jan. 67 bis Dez. 671E 21473 bis 1E 217432711E 34072 bis 1E 349839124E 25564 bis 4E 26773Nr. 1E 21584 und Nr. 1E 34583 sind ab Juli/August die ersten Fahrzeuge ohne Scheinwerfer Doppelverglasung, man nennt die Serie ab nun 1.5Jan. 68 bis Sept. 681E 21744 bis 1E 219582151E 34984 bis 1E 358148314E 26793 bis 4E 27801* die Karosserien wurden produktionsbedingt nicht aufsteigend mit dem Fahrgestellen verheiratet, dadurch zeigen die angegebenen Nummern die im jeweiligen Jahr auf http://www.xkedata.com gefundene, niedrigste bzw. höchste Karosserienummer. Damit bekommt man im direkten Vergleich eine grobe Einschätzung ob Karosserie und Fahrgestell zueinander stimmig sind.Die Motornummern werden hier nicht aufgeführt, da diese je nach Auftrag nicht nur in FHC Modellen, sondern in allen Jaguar XKE Typen verbaut werden, sie beginnen mit der Bezeichnung R1001 für die 3.8 Liter Motoren, ab Februar 1963 beginnen die Bezeichnungen mit RA1001. Nach Recherchen in den Jaguar Archiven, tragen die letzten Motoren wahrscheinlich die Nummer R9877 und RA6922. Der Zusatz -9 hinter der Nummer beschreibt das Verdichtungsverhältnis des Motors. Mit Einführung der 4.2 Liter Motoren beginnen sie mit der Bezeichnung 7E 1001.ProduktionsänderungenÜber die Jahre der Produktion blieb die technische Entwicklung nicht stehen. Wirtschaftlich und technische Besonderheiten fließen nach reichlicher Überlegung ab und zu in die Produktion ein. In der nachfolgenden Aufstellung finden sich einige wichtige Anpassungen nach chronologischer Reihenfolge.Änderungsdatumab Model (RHD / LHD)BeschreibungOktober 1961860005 und 885015Hintere Bremssättel für automatische Nachstellung der Handbremsbeläge geändert860005 und 885021Stärkerer Lichtmaschine mit entsprechenden Relais wird verbaut (C.18286 statt C.16054)
Die Motorhaubenentriegelung wird in das innere des Wagens verlegt, Steckschlösser außen entfallen
Anpassungen am Tank und Kraftstoffsystem
Andere Rohre an der Kurbelgehäuseentlüftung verbaut, nicht gegen die Alten austauschbar
Größere Radlager kommen zum EinsatzAndere Kardanwelle mit größeren Gelenken verbaut860007 und 885033Wasserabfluss aus der Rinne des Kofferraumdeckels verbessert durch ändern der AbflussröhrchenStärkerer Schraubenfedern verbaut, zu erkennen an einer roten Farbmarkierung an der inneren FederAnderer Zigarettenanzünder (C.18638) verbaut, nicht gegen den Alten austauschbarNovember 1961Neue Motorauflage im hinteren BereichNeue Aufhängung der Schalldämpfer und Auspuffrohre an der Karosserie860013 und 885086Änderung an der Befestigung der Batterie, mit Hilfe von zwei zusätzlichen Gummistücken (C.19740)Dezember1961860021 und 885105Lagerung der Brems- und Kupplungspedalwelle verändertLagerung der Gaspedalwelle verändert860023 und 885143Bremszylinder ist ab nun aus Gusseisen, Kolben und Ankerplatte sind nun aus einem StückJanuar 1962860027 und 885156Neue Hauptbremszylinder mit verbesserten Rückholfedersitz werden verbaut860027 und 885161Kraftstoffleitung wird verkürzt und Kraftstoffpumpenanschluss mit Klammer gesichertNeuer elektrischer Drehzahlmesser wird verbaut860033 und 885210Neue Bremsbelege von Mintex M.22 statt der M.40 werden verbautFebruar 1962860113 und 885318Karosserie bekommt Vorrichtung zur Anbringung von SicherheitsgurtenNeue Stoßdämpfer werden verbaut860139 und 885385Verbesserung der Scharniere zur Befestigung der Motorhaube am Hilfsrahmen sowie Nutzung neuer BolzenMärz 1962000000 und 885567Mit Lenkradschloß kombiniertes Zündschloss nur für den Export nach Deutschland verbaut860193 und 885572Zwischen den Hauptbremszylindern neues Ausgleichsstück verbaut860195 und 885585Die Verankerung des hintere Seitenscheiben-Schließhebel ist ab jetzt mit dem Rahmen verschraubt an statt verlötetApril 1962860232 und 885736Neues Zwischenstück am LenkungsdämpferMai 1962------- und -------Für Alle ist ab jetzt eine elektrisch beheizbare Heckscheibe verfügbar860375Gaspedal wird geändert860375 und 885871Änderung an Verbindung zwischen Bremspedal und Servopumpe, Feineinstellung mittels Exzentermutter möglichJuni 1962860176 und 885504Fersen Vertiefung im Wagenboden (erster Wagen ohne "flat-floor"), Karosserie 1635 (RHD) und 1647 (LHD)860426 und 886046Absicherung des Zahnstangenritzels durch selbstsichernde Muttern860436 und 885971Neue Signalhörner werden verbaut (C.19080 und C.19081)Neue Abdichtung an den Drehbolzen, welche die hinteren Radnabenträger mit den Querlenker-Schwenkachsen verbinden860479 und 886014Geänderte Heckleuchten für Rück-, Brems-, Blinklicht (UK: rechts C.19854 / links C.19855, USA: rechts C.19856 / links C.19857)
Detailänderungen an Karosserieteilen wie Motorhaube, Stirnwand, Schweller, Dach, hintere Kotflügel etc.860581 und 886093Verlegen des hinteren Querschottes für eine Verlängerung der Sitzschienen um 3,8 cmJuli 1962860387 und 885888Neue Kardanwelle (C.19875) mit verbesserter Lagerabdichtung, damit entfallen die Schmiernippel860581 und 886089Die Anschläge der Gleiter auf dem Kofferraumboden sowie die Gummipuffer der Heckklappe wurden geändert860584 und 886059Kraftstoffschlauch zwischen Tankstutzen und Pumpe aus Vulkollan gegen einen Nylonschlauch getauscht860647 und 886214Lenksäule aus geschmiedeten Vollmaterial und flacheren Anstellwinkel (C.20487) ersetzt Lenksäule aus Stahlrohr
Neuer Simmerring (C.20943) am Durchlass der Spritzwand860647 und 886219Kupplungshauptzylinder angepasst860661 und 886247Neuer Wagenheber (C.20661) mit integrierter Kurbel wird mitgegeben860658 und 886247Antriebswelle aus Stahlrohr werden ersetzt durch Antriebswelle aus Schmiedestahl860664 und 886263Das Handbremssystem wird geändert860678 und 886283Neue Behälter für das Hydrauliköl der Kupplung (C.19646 und C.20234) und für die Bremsflüssigkeit (C.19645 und C.20232)September 1962860723 und 886382Neue Gummiauflagen für die Batterieklammern (C.19506)860741 und 886456Befestigung der hinteren Bremssättel geändertOktober 1962------- und -------Für alle Export Fahrzeuge in die USA und Kanada Hinterradübersetzung auf 3,31:1 (C.15222)------- und -------Für alle Fahrzeuge, inklusive UK, Hinterradübersetzung auf 3,07:1 (C.18984), wahlweise auf 3,54:1 (C.16618)860863 und 886754Neues Lenksäulenoberteil (C.20557) mit Vorbereitung für WASO Zünd-/LenkradschlossNovember 1962860833 und 886686Die hinteren Radnaben bekommen Schleuderringe als WasserabweiserKabelsatz wird angepasst (C.20649) da das Relais für den Ventilatormotor wegfällt860913 und 887132Neue Aluminiumabdeckung auf dem Armaturenbrett und der Mittelkonsole, welche nicht kompatibel mit der Alten istDezember 1962------- und -------Die Schmiernippel an den Antriebswellen fallen weg, die Kreuzgelenke sind nun dauergeschmiertDie Heckklappenstrebe wird geändertFebruar 1963861057 und 888067Neuer Innenspiegel (C.20697)Hitzeschutzblech wird geändert, einige Fahrzeuge werden ausgenommen
Gummis der hinteren Motoraufhängung jetzt Schraubenfedern, außer 861087, 888238März 1963861086 und 888185Bremsflüssigkeitsbehälter mit Füllstandsanzeige und neuem wasserdichten Verschluss eingeführt861091 und 888241Tankdeckel mit Überdruckventil eingeführt
Ausdehnungsgefäß für Kühlwasser dem neuen Kühlwasserschlauch angepasstApril 1963861106 und 888327Verstärkung der unteren Mittelstrebe an der Hinterradführung, Anpassung der hinteren Querlenker und QuerlenkerachseNeue Abdichtung des Bodenblechs, bestehend aus einer Leinwand-/Gummimischung, unter der linken Seite des HilfsrahmensMai 1963Aschenbecher (BD.24548) geändert861172 und 888560Buchsen des Querstabilisators bekommt eine Bördelung (C.21946)861175 und 888567Neuer Beifahrerhaltegriffe mit geänderten Befestigungspunkten verbaut, nicht gegen den Alten austauschbarJuni 1963861178 und 888612Vorderes Unterbodenblech zum besseren Schutz vor Spritzwasser vergrößert, die Teilenummer bleibt identisch
Die Öffnung unterhalb des Ölfilters im rechtsseitgen Unterbodenblech wird mit einer Deckplatte verschlossen861179 und 888658Anbringung einer Abdeckung am Druckschalter für die Einstiegsbeleuchtung über dem Türscharnier861179 und 888659Änderungen an der Verkleidung der Heckklappe000000 und888673Änderung des Differential Getriebeträgers für 3,54:1 für LHD Fahrzeuge000000 und888695Änderung des Differential Getriebeträgers für 3,31:1 für LHD Fahrzeuge861185 und 888706Änderung des Differential Getriebeträgers für 3,07:1------- und -------Neue Bremsklötze (Mintex M.59), stärkere Bremsscheiben hinten sowie neue Adaptierung der Bremssättel------- und -------Für Alle neues Differenzialgehäuse861189 und 888698Türen haben ab nun Armauflagen861187Wegfall des Lüftermotor Relais, Kabelbaum (C.20650) entsprechend geändert861204 und 888791Neuer Hydraulikflüssigkeitsbehälter der Kupplung mit verbesserten FilterAugust 1963861093 und 888257Neue einteilige Matte (BD.25664) für den Kofferraum an Stelle der Zweiteiligen861099 und 888302Verschiedene Interieur Änderungen wie neue Verschlüsse der Ausstellfenster oder Verkleidung der B-Säule861198 und 888767Geänderter Betätigungshebel für Blinker und Lichthupe (C.21710) und des dazugehörigen Druckschalters (C.22872)861203 und 888760Neuer Handbremsseilausgleich mit gegabelten Ende861216 und 888859Änderung am hinteren Teil des Getriebegehäuses, dadurch ergibt sich ein Stauraum in der Mittelarmlehne861219 und 888886Neue verchromte Beschläge an den A-SäulenSeptember 1963861226 und 889003Änderung der Hinterradübersetzung auf 3,31:1 (C.15222) für alle Länder, inkl. UKÄnderung der Hinterradübersetzung auf 3,54:1 (C.16618) in Export Fahrzeugen für die USA und Kanada bis 888994000000 und888967Hinterradübersetzung auf 3,07:1 (C.18984) bleibt in Belgien, Frankreich, Deutschland, Italien und Niederlande861254 und 889030Mittelkonsole und abklappbares Armaturenbrett nicht mehr mit Aluminiumblende sondern mit Leder überzogenGeänderter Bodenteppich vorne mit eingearbeiteter Absatzstütze aus KunststoffOktober 1963861271 und 889096Geänderter Doppelrohr-Schalldämpfer (C.21714) mit entsprechender GummiaufhängungNovember 1963861169 und 888543Neuer Drehzahlmesser (CE.1111/01) mit eingebauter Uhr und EinstellreglerWiedereinführung der Hinterradübersetzung auf 3,54:1 (C.16618) in Export Fahrzeugen für die USA und Kanada861275 und 889135Verlängerte Scheibenwischerarme eingeführt, dadurch längere Scheibenwischer möglich (RHD Nr. 10079 und LHD Nr. 10080)861295 und 889236Einteiliger Dichtungsgummi eingeführt, ersetzt den seperaten für A-Säule und Dachtraufe861325 und 889347Geänderte Teppichbefestigung aus Kunststoff861342 und 889375Neue Dichtungsgummi für die Tür an den B-SäulenJanuar 1964861364 und 889452Geänderte Entlüftung des DifferenzialgehäusesNeuer Aschenbecher, nicht gegen den Alten austauschbar861386 und 889510Geänderte Kraftstoffpumpe mit größerer FörderleistungMärz 1964861389 und 889526Neues Autoradio (C.23194) mit nur einem Lautsprecher, in die neue Konsole passen keine älteren Modelle861427 und 889697Neuer Behälter für die Bremsflüssigkeit mit Gummischutzkappe für Deckel und FüllstandsmesserNeues Bremspedal (RHD C.23091 und LHD C.23090) mit besserer Befestigung und Sicherungsring (C.23180)Der Türtrimm in der Innenseite wird geändert um das schließen der Türen zu erleichtern861461 und 889820Die Halteklammer des Blink- und Lichthupenschalters ist ab jetzt an die Lenksäule geschweißtApril 1964000000 und889527Einführung von Scheinwerfer in Sealed-Beam Ausführung für einige Länder861424 und 889689Verbesserte Abdichtung der Nadellager und Lagersitze der Antriebswelle861481 und 889967Das obere Lenksäulen-Lager nun aus Elastollan, nicht mehr aus Vulkollan861521 und 890171Neue Führungsbuchse im unteren, hinteren Querlenker861550 und 890235Neue Magnetspule für Anlasser (C.23612) mit besseren Spritzwasserschutz861557 und 890251Neue Tür- und Fensterdichtungen, links und rechts verwendbar, teilweise bereits früher eingesetztMai 1964861605 und 890318Neuer Kontaktstift (C.22457) für den BlinkerschalterGeänderte Seitenteile des Kofferraumboden861662 und 890488Neue Befestigung des Mittelstabs vor der Kühleröffnung durch Zwischenstücke aus Gummi, um den Stab besser zu schützenOktober 1964861720 und 890715Distanzring (C.19027) am oberen Federteller der Hinterachsfedern eingesetzt861723 und 890722Neuer Tankdeckel (C.23601/1) eingeführt861781 und 890848Neuer Filter in der Zuleitung zur KraftstoffpumpeJanuar 1965---------- und ----------An Allen wird die Öffnung für die Aufnahme des Autoradios im Armaturenbrett angepasst1E 20080 und 1E 30252Die vorderen Befestigungen der Sitzschienen für den Boden bekommen ein Distanzstück1E 20098 und 1E 30293Geänderte SitzschienenMärz 1965---------- und ----------Für Alle geändertes Getriebegehäuse mit modifizierter Kardantunnelabdeckung1E 20098 und 1E 30292Schmierung der Kugelgelenke für die Vorderradaufhängung verbessert1E 20100 und 1E 30302Schmutzabweiserbleche an den Innenseiten der vorderen Scheibenbremsen eingeführt1E 20117 und 1E 30402Geänderte Innenausstattung1E 20137 und 1E 30443Geänderte vordere Bremssättel mit nach innen liegenden EntlüftungsschraubenJuni 19651E 20208 und 1E 30034Neue Tachowelle1E 20329 und 1E 30772Änderung der Hinterradübersetzung auf 3,07:1 für alle Länder. USA, Kanada und Neufundland bleiben bei 3,54:100 00000 und1E 30807Geändert Antriebswelle mit angegossenen Mitnehmerflanschen für 3,54:1 Übersetzung1E 20363 und 1E 30857Geänderter Kabelbaum wegen neue Signalhörner und Steckverbinder für die Frontscheinwerfer1E 20371 und 1E 30825Neue Scheibenwaschanlage (C.25438, Lucas 58J ersetzt Lucas 28J) mit Wasserbehälter aus Kunststoff1E 20397 und 1E 30862Geändert Antriebswelle mit angegossenen Mitnehmerflanschen für 3,07:1 Übersetzung1E 20502 und 1E 30890Geänderter Kardanwellen Tunnel und damit verbundene Anpassungen an der Getriebeabdeckung1E 20612 und 1E 30912Das Getriebegehäuse bekommt auf der rechten Seite eine Öffnung für den Zugang zum Tachometerantrieb1E 20612 und 1E 30982Neues Heizungsrohr links (C.25408) und den damit verbundenen Änderungen am AmaturenbrettSeptember 19651E 20692 und 1E 31078Geänderte Motorentlüftung1E 20753 und 1E 31171Geänderte Abschlußteile am Armaturenbrett und MittelkonsoleNovember 19651E 20633 und 1E 31244Modifiziertes Zahnstangen-Lenkgetriebe in neuem Gehäuse1E 20763 und 1E 31177Neue hintere Stoßdämpfer (C.25951)Selbstarretierender Heckklappenaufsteller1E 20900 und 1E 31527Neue hintere Schraubenfedern (C.25939)März 19661E 20937 und 1E 31779Zusätzlicher Schmutzfänger am vorderen Rahmen1E 20939 und 1E 31788Die Sonnenblende des Beifahrers hat nun einen Schminkspiegel1E 20953 und 1E 31920Die Scheibenrahmendichung ist ab jetzt aus Gummi anstatt aus Filz1E 20978 und 1E 32009Bereifung auf Dunlop SP.41 H (185x15) geändert mit Ausnahme nach Kanada, USA, Neufundland und Neuseeland
Tachometer entsprechend der neuen Bereifung geeicht und mit mph und km/h Beschriftung versehen
Gummipuffer an der hinteren Radaufhängung angepasst, damit diese die Reifen nicht berührt1E 20993 und 1E 31765Das achtzahnige Rad im Lenkgetriebe wird durch ein siebenzahniges Rad ersetzt1E 21000 und 1E 32010Montage der hinteren Stoßstange von außen möglich, zuvor nur über Tank- und Ersatzradmulde
Positionsänderung des Stoplichtschalters mit entsprechender Kabelbaum Änderung
Änderungen am Kupplungsmechanismus und Bremssystem1E 21207 und 1E 32201Neues LenksäulenoberteilSeptember 19661E 21134 und 1E 32268Geänderte Klappwand im Kofferraumbereich1E 21140 und 1E 32316Geändertes Kühlerlüfter-Thermostat1E 21207 und 1E 32201Neuer Hebelschalter für Blinker und Abblendlicht (C.25256)1E 21215 und 1E 32597Geänderter Luftfilter inklusive Halterung1E 21228 und 1E 32632Motorhaube, vordere Kotflügel, Stoßdämpfer und Heizungseinlass ab jetzt mit denen der 2+2 Modelle identisch1E 21235 und 1E 32667Gummitüllen an Kontakten der Warnlampe für Bremsflüssigkeit und Handbremse eingeführt, zur Kurzschlussvermeidung1E 21254 und 1E 32685Spiralfeder der hinteren Motoraufhängung mit Gummiring versehen1E 21266 und 1E 32692Die Illuminationsfarbe auf den Instrumenten und Schaltern wechselt von Blau auf Grün1E 21312 und 1E 32766Neue Fensterführungen in den TürenDezember 19661E 21335 und 1E 32888Auspuffanlage im Motorbereich mit Hitzeschild ausgerüstet1E 21342 und 1E 32942Neues Kupplungspedal mit Stahlauflage (C.26532) inklusive neuen Hydraulikzylinder mit neuem Kolben (C.26531)
Neues Gaspedal
Neues Bremspedal mit kürzerem Kolben im Hauptbremszylinder1E 21380 und 1E 33120Der Schalldämpfer wird zukünftig nicht mehr an die Rohre geschweißt sondern mit Schellen angebrachtMärz 19671E 21388 und 1E 33150Spritzwandverkleidung oben rechts nun aus Hartfaser Material anstatt aus rexinbeschichteten AluminiumAndere Glassorte bei der Windschutzscheibe kommt zum Einsatz1E 21442 und 1E 33549Neue Schalthebelmanschette (Kunstleder statt Gummi-Faltenbalg)
Anpassung der Getriebe- und Kardantunnel Abgedeckung1E 21443 und 1E 33644Spritzwandverkleidung oben Mitte nun aus Hartfaser Material anstatt aus rexinbeschichteten AluminiumJuli 196700 00000 und1E 32194Fahrzeuge für den USA Export nun ebenfalls mit Warnblinkanlage ausgerüstet1E 21223 und 1E 32609Fahrzeuge mit vorhandener Heckscheibenheizung erhalten am Schalter eine integrierte Kontroll-LeuchteKontroll-Leuchte der Warnblinkanlage bekommt einen neuen Einsatz (C.27599)1E 21451 und 1E 33709Das Endrohr wird nicht mehr mit dem Auspuff verschraubt, sondern über einen angeschweißten Blechstreifen befestigt1E 21451 und 1E 33775Abfluss für Regenwasser in den Türen geändert1E 21481 und 1E 33091Diverse Änderungen an der elektrischen Anlage
Der Öldruck-Kontrollschalter wird durch Warnlampe ersetzt
Öffnung für Öldruckgeber mit Stopfen verschlossen1E 21489 und 1E 34303Neue hintere Radträger (Achsschenkel)Januar 19681E 21473 und 1E 34147Geänderter Zierstab mit neuen Gummiführungen (BD.17001/1)für die Kühleröffnung eingefüht1E 21584 und 1E 34550Bereich der vorderen, inneren Motorhaube geändert um besseren Zugriff auf die Scheinwerfer zu ermöglichenJuli 1968Motorverdichtung von nun 9:11E 21518 und 1E 34339Drahtspeichenräder aus Chrom sind ab nun mit Naben aus geschmiedeten Stahl versehen1E 21579 und 1E 34458Lackierte Drahtspeichenräder sind ab nun mit Naben aus geschmiedeten Stahl versehen1E 21629 und 1E 34634Neuer Kraftstoff-Filter mit größerer Durchsatzfläche eingeführtDas Filterelement im Kraftstoff-Filter wird von Gaze auf Fiberglas geändert1E 21669 und 1E 34847Zulassung von Dunlop SP Sport Reifen. USA Exporte werden serienmäßig mit Weißwandreifen ausgeliefert1E 21669 und 1E 34851Antriebsachsen jetzt mit Schmiernippel um die Gelenke besser mit Fett zu versorgen1E 21807Neue Kühlanlagetechnische SpezifikationenHier finden sich die wichtigsten technischen Eckdaten des Jaguar XKE1 FHC (E-Type Coupé), aufgeteilt in die Bereiche Motor, Fahrgestell und Leistungswerte.Motor (Engine)TypReihen 6 Zylinder 4 Takt MotorAntriebzwei obenliegende Nockenwellen, welche über Kette angetrieben werdenVentileVentilwinkel 70o, hängende VentileBohrung x Hub87 x 106 mm (3.8 Liter Motor)92 x 106 mm (4.2 Liter Motor)Hubraum3781 cm3 (3.8 Liter Motor)4235 cm3 (4.2 Liter Motor)Leistung197 kw bei 5500 U/minmaximaler Drehmoment353 Nm bei 4000 U/min (3.8 Liter Motor)384 Nm bei 4000 U/min (4.2 Liter Motor)Verdichtungsverhältnis9:18:1 (auf Wunsch)KühlungWasserFahrgestell (Chassis)Bremsenvorn: Scheibenbremsen mit Servoassistenthinten: Scheibenbremsen mit Servoassistent innenliegendGetriebe4 Gang, ab 2. Gang synchronisiert (3.8 Liter Motor), vollsynchronisiert (4.2 Liter Motor),Übertragung über Kardanwelle auf die HinterachseRadaufhängungvorn: Doppel-Dreiecksquerlenker mit Drehstabfedern, hydraulischen Stoßdämpfern und Querstabilisatorenhinten: Querlenker mit Kegelrollenlager und Drehgelenk verbunden durch Querstabilisatorenzusätzlich doppelte Federbeine mit hydraulische Teleskopstoßdämpfer.Radstand2438 mmLänge4458 mmBreite1657 mmHöhe1219 mmTrockengewicht---- kgLeergewicht1270 kg (3.8 Liter Motor)1300 kg (4.2 Liter Motor)Leistung (Performance)Höchstgeschwindigkeit242 km/h (3.8 Liter Motor)241 km/h (4.2 Liter Motor)Beschleunigung 0–100 km/h6,9 sek (3.8 Liter Motor)7,0 sek (4.2 Liter Motor) -

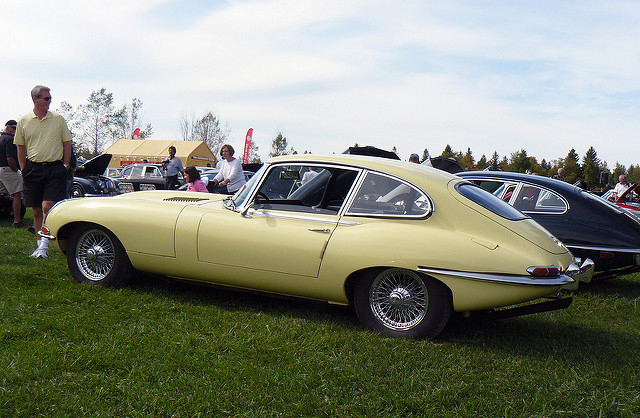

Jaguar XKE1 FHC 2X2
Jaguar XKE1 FHC 2X2Das 2+2 Coupé kommt 5 Jahre später, mit Einführung des 4.2 Liter Motors, auf den Markt. Es wird erst im März 1966 der Öffentlichkeit vorgestellt, obwohl man bereits, auf Wunsch Sir William Lyons, seit 1961 mit verschiedenen, geräumigeren "Mock-ups" experimentiert. Aus diesen werden später die Jaguar Typen XJ4 und XJ6 hervorgehen. Am Ende bleibt man bei einem E-Type Coupé mit längerem Radstand und geräumigeren Monocoque in welchem zwei Notsitze im Font installiert werden, die bei Bedarf weggeklappt werden können. Durch den längeren Getriebetunnel ist zudem Platz um ein Automatik Getriebe zu verbauen, welches, vor allem in Amerika, sehnlichst erwartet wird.
Bauzeit, Preise, Produktionszahlen und FahrzeugnummernVon September 1965 bis Juli 1968 werden 4600 Fahrzeuge gebaut. Insgesamt werden bis Produktionsende 1379 Fahrzeuge mit Rechtslenkung (RHD) und 3221 Fahrzeuge mit Linkslenkung (LHD) hergestellt. Der Basispreis im Vereinigten Königreich liegt bei £ 2245.-.
Die Karosserie-, Fahrgestell- und Motornummern teilen sich in zwei Bereiche auf. Der erste Teil ist eine zweier Kombination aus einer Zahl und einen Buchstaben. Die "4" steht dabei für die Karosserie, die "1" für das Fahrgestell und die "7" für den Motor. Das "E" steht dabei für den Jaguar E-Type Serie 1. Der zweite Teil ist eine, mindestens 4 stellige fortlaufende Nummer.
Bei den Karosserienummern wird nicht zwischen links oder rechts gelenkten Fahrzeugen unterschieden, sie sind durchnummeriert und beginnen mit 4E 50001.
Die Fahrgestellnummern bestehen aus 7 stelligen Zahlenkombinationen und unterscheiden sich in die für Fahrzeuge mit Rechtslenkung (RHD) beginnend mit der Zahl 1E 50xxx und für Fahrzeuge mit Linkslenkung (LHD) beginnend mit der Zahl 1E 75xxx. Bestimmte Fahrgestellnummern besitzen zusätzliche Buchstabenbezeichnungen vor und hinter der Zahlen- und Buchstabenkombination. Diese haben folgende Bedeutung:Fahrgestellnummern mit einem vorangestellten "P", stehen für Fahrzeuge mit verbauter Lenkkraftverstärkung. "P" steht für den Begriff "power steering".Fahrgestellnummern mit einem nachgestellten "DN", stehen für Fahrzeuge mit eingebauten "Overdrive"."DN" steht für den Erfinder des Laycock Overdrive, De Normanville.Fahrgestellnummern mit einem nachgestellten "BW", stehen für Fahrzeuge mit eingebauten Automatikgetriebe ab dem 4.2 Liter Motor. "BW" steht für den Hersteller Borg Warner.Die Motor Nummern können beim 2+2 Coupé direkt zugeordnet werden. Sie beginnen mit der Bezeichnung 7E 50001. Der Zusatz -9 hinter der Nummer beschreibt das Verdichtungsverhältnis des Motors.BaujahrFahrgestell Nr. RHDMengeFahrgestell Nr. LHDMengeKarosserie Nr.*Motor Nr.*BemerkungSept. 65 bis Dez. 651E 50001 bis 1E 500202094E 50006 bis 4E 500187E 50012 bis 7E 50021Jan. 66 bis Dez. 666551E 75010 bis 1E 769859764E 50019 bis 4E 526737E 50023 bis 7E 526491E 75032 zu Roadster umgebautJan. 67 bis Dez. 671E 50676 bis 1E 511164411E 76986 bis 1E 778598744E 52675 bis 4E 539487E 52658 bis 7E 53934Nr. 1E 50975 und Nr. 1E 77709 sind ab Juli/August die ersten Fahrzeuge der Serie 1.5Jan. 68 bis Sept. 681E 51117 bis 1E 513792631E 77860 bis 1E 7922113624E 53886 bis 4E 556057E 54005 bis 7E 55603* die Karosserien und Motoren wurden produktionsbedingt nicht aufsteigend mit dem Fahrgestellen verheiratet, dadurch zeigen die angegebenen Nummern die im jeweiligen Jahr auf http://www.xkedata.com gefundene, niedrigste bzw. höchste Karosserie- bzw. Motornummer. Damit bekommt man im direkten Vergleich eine grobe Einschätzung ob Karosserie, Motor und Fahrgestell zueinander stimmig sind.ProduktionsänderungenÜber die Jahre der Produktion blieb die technische Entwicklung nicht stehen. Wirtschaftlich und technische Besonderheiten fließen nach reichlicher Überlegung ab und zu in die Produktion ein. In der nachfolgenden Aufstellung finden sich einige wichtige Anpassungen nach chronologischer Reihenfolge.Änderungsdatumab Model (RHD / LHD)BeschreibungSeptember 19661E 50008 und 1E 75075Gummitüllen an Kontakten der Warnlampe für Bremsflüssigkeit und Handbremse eingeführt, zur Kurzschlussvermeidung1E 50157 und 1E 76001Geändertes Kühlerlüfter-ThermostatDezember 19661E 50122 und 1E 75863Befestigung der Chromzierleisten an den Türen geändert1E 50156 und 1E 75992Der Schalldämpfer wird zukünftig nicht mehr an die Rohre geschweißt sondern mit Schellen angebrachtMärz 1967Neue Schalthebelmanschette (Kunstleder statt Gummi-Faltenbalg)
Anpassung der Getriebe- und Kardantunnel AbgedeckungJuli 19671E 50001 und 1E 75001Fahrzeuge mit vorhandener Heckscheibenheizung erhalten am Schalter eine integrierte Kontroll-Leuchte00 00000 und 1E 76922Kontroll-Leuchte der Warnblinkanlage bekommt einen neuen Einsatz (C.27599)1E 50641 und 1E 76934Das Endrohr wird nicht mehr mit dem Auspuff verschraubt, sondern über einen angeschweißten Blechstreifen befestigt1E 50661 und 1E 76950Oberteil des Rücksitz-Lehnenpolsters geändertJanuar 19681E 50710 und 1E 77047Geänderter Zierstab mit neuen Gummiführungen (BD.17001/1)für die Kühleröffnung eingefüht1E 50975 und 1E 77645Bereich der vorderen, inneren Motorhaube geändert um besseren Zugriff auf die Scheinwerfer zu ermöglichenJuli 1968Motorverdichtung von nun 9:11E 50681 und 1E 77377Geänderte Armaturenbrettablage mit Schutzwulst1E 50875 und 1E 77407Vordere Drehstabfeder mit stärkerem Durchmesser1E 50912 und 1E 77475Drahtspeichenräder aus Chrom sind ab nun mit Naben aus geschmiedeten Stahl versehen1E 50972 und 1E 77602Lackierte Drahtspeichenräder sind ab nun mit Naben aus geschmiedeten Stahl versehen1E 51017 und 1E 77695Neuer Kraftstoff-Filter mit größerer Durchsatzfläche eingeführt1E 51043 und 1E 77701Das Filterelement im Kraftstoff-Filter wird von Gaze auf Fiberglas geändert1E 51059 und 1E 77705Zulassung von Dunlop SP Sport Reifen. USA Exporte werden serienmäßig mit Weißwandreifen ausgeliefertAntriebsachsen jetzt mit Schmiernippel um die Gelenke besser mit Fett zu versorgenNeue Kühlanlagetechnische SpezifikationenHier finden sich die wichtigsten technischen Eckdaten des Jaguar XKE1 FHC 2x2 (E-Type 2x2 Coupé), aufgeteilt in die Bereiche Motor, Fahrgestell und Leistungswerte.Motor (Engine)TypReihen 6 Zylinder 4 Takt MotorAntriebzwei obenliegende Nockenwellen, welche über Kette angetrieben werdenVentileVentilwinkel 70o, hängende VentileBohrung x Hub92 x 106 mmHubraum4235 cm3Leistung197 kw bei 5500 U/minmaximaler Drehmoment384 Nm bei 4000 U/minVerdichtungsverhältnis9:18:1 (auf Wunsch)KühlungWasserFahrgestell (Chassis)Bremsenvorn: Scheibenbremsen mit Servoassistenthinten: Scheibenbremsen mit Servoassistent innenliegendGetriebe4 Gang, vollsynchronisiert oder 3 Stufen , Automatik, Übertragung über Kardanwelle auf die HinterachseRadaufhängungvorn: Doppel-Dreiecksquerlenker mit Drehstabfedern, hydraulischen Stoßdämpfern und Querstabilisatorenhinten: Querlenker mit Kegelrollenlager und Drehgelenk verbunden durch Querstabilisatorenzusätzlich doppelte Federbeine mit hydraulische Teleskopstoßdämpfer.Radstand2667 mmLänge4458 mmBreite1683 mmHöhe1283 mmTrockengewicht---- kgLeergewicht1370 kgLeistung (Performance)Höchstgeschwindigkeit218 km/h (Automatik)223 km/h (Schalter)Beschleunigung 0–100 km/h8,9 sek (Automatik)7,6 sek (Schalter)
-
-
Siebeneinhalb Jahre sind nun seit der Veröffentlichung der Jaguar E-Types Serie 1 vergangen, mittlerweile eine der längsten Serienproduktion in der Geschichte der Firma. In diesem Zeitraum gab es unzählige Änderungen, die in die Verbesserungsprozesse einflossen und daher sprach man anfangs auch nicht von einer Serie 2 als das neue Modell im Oktober 1968 auf der British Motor Show in London vorgestellt wurde. Die Bezeichnung Serie 2 griffen wohl auf Grund der markanten Veränderungen im Aussehen eher die Kunden auf, welches dann etwas später durch das Marketing der Firma Jaguar aufgegriffen und in den Prospekten dann auch benannt wurde. Die markantesten Veränderungen waren die sehr viel größere Kühleröffnung und der durchgehenden Stoßstange. Die Blinker wurden dabei größer und wanderten unter die Stostange. Die Scheinwerferdoppelverglasung verschwand bereits schon einige Monate zuvor. Im hinteren Bereich war nun die Stoßstange ebenfalls durchgezogen und die Rücklichter, mittlerweile groß und quadratisch, wanderten ebenfalls unter die Stoßstange.
-

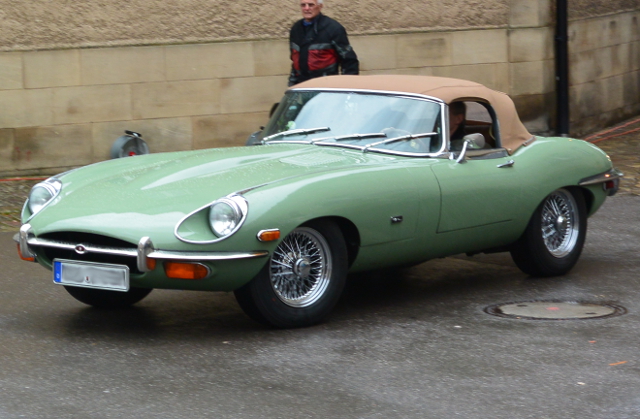

Jaguar XKE2 OTS
Jaguar XKE2 OTSDie überarbeitete Karosseriestruktur kam vor allem einer dichteren Verdeckkonstruktion zugute. Im Roadster wie auch im Coupé arbeitete weiterhin der 4.2 l Motor, welcher bereits in der Serie 1 den 3.8l ablöste. Verschärfte Abgasgrenzwerte in den USA erforderte jedoch eine weitere Zähmung der Raubkatze. Diese wurde durch den Einsatz zweier kleinerer Stromberg-Vergaser und einer reduzierten Verdichtung erreicht. In Punkto Räder verschwand die Knockoffverschraubung der Felgenräder und die neue Bremsanlage von Girling verzögerte besser.
-

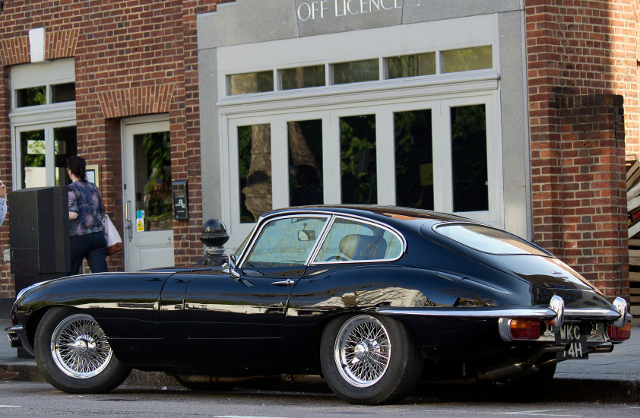

Jaguar XKE2 FHC
Jaguar XKE2 FHCDie Serie 2 amerikanisierte den E-Type zunehmend. Die Frontscheinwerfer waren nun offen, etwas vor- gerückt und in einen dicken Chromring eingefasst. Die neuen, klobigen Blinker und Rückleuchten wanderten unter die Stoßstangen. Zudem wurde der Kühllufteinlass in der Motorhaube vergrößert und die Scheibenwischer von drei auf zwei Stück reduziert. Zu den weiteren Retuschen gehörten die nun versenkt angebrachten Türgriffe und das ab- schließbare Handschuhfach, dass jetzt in einem schwarzen Armaturenbrett mit Wippschaltern, saß.
-

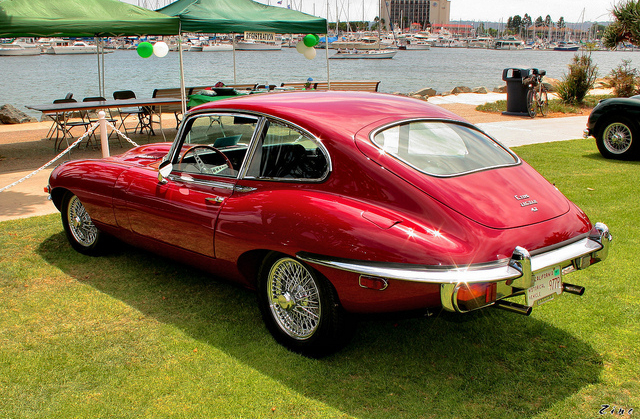

Jaguar XKE2 FHC 2X2
-
-
Wir schreiben das Jahr 1948, der Krieg ist seit drei Jahren zu Ende. Eine der größten Automobilmessen der Nachkriegszeit, die Londoner Motor Show am Earls Court steht kurz vor ihrer Wiedereröffnung. Geplant ist die Show für den 27. Oktober. In der Automobilschmiede Jaguar steht man vor einem Dilemma. Der neu entwickelte 6 Zylinder Reihenmotor XK sowie das Fahrgestell sind zwar rechtzeitig fertig gestellt worden, jedoch die Karosserie, welche in Auftrag durch die Firma Pressed Steel gefertigt wird, fehlt. Diese drei Hauptkomponenten sind Bestandteil einer neu entwickelten und schnellen Reiselimousine, dem Mark VII. Jaguar verspricht sich von der Limousinensparte ein besseres Geschäft und möchte den neuen Wagen auf der Motor Show vorstellen. Als sich immer mehr abzeichnet, dass der Zeitplan nicht gehalten werden kann, entsinnt man eine Notlösung. Sir William Lyons ,Gründer und Herr über die Jaguar Cars Ltd., lässt das fertige Fahrgestell des MK VII um 18 Inch kürzen, um für einen Sportwagen den richtigen Radabstand zu erreichen. In Eigenregie designed er eine passende, elegante offene Zweisitzer Karosserie. Diese setzt er zusammen mit Fred Gardner, seinen Mann für die praktische Umsetzung, im hinteren Bereich seines Werkes in Foleshill in die Realität um. Nur beängstigend knapp wird das Wagnis vor der Messe fertig gestellt. Diese Notlösung soll in einer kleinen Auflage von ca. 200 Fahrzeugen produziert werden, um mögliche Kunden der Londoner Motor Show zu bedienen und die Zeit zur Einführung des neuen MK VII zu überbrücken. Bekanntlich kommt es jedoch immer anders als man denkt. Der neue Roadster schlägt ein wie eine Bombe und die Bestellungen sind so zahlreich, dass sie die angepeilte Stückzahl um mehr als das Doppelte übersteigt, nicht zuletzt wegen des guten Preis-Leistungsverhältnisses. Daraufhin wird beschlossen den Roadster in Serie zu fertigen. Der Jaguar XK120 ist geboren.
-

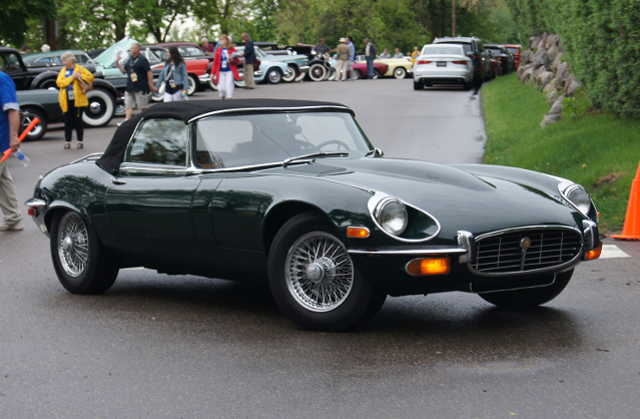

Jaguar XKE3 OTS
Jaguar XKE3 OTSDer Roadster der Serie 3 übernahm den langen Radstand des 2+2, das kurze Coupé strich Jaguar ganz aus dem Programm. Ein schwarzes Lenkrad, vier Auspuffendrohre, welche zuletzt wieder auf zwei Rohre schrumpften und der große vergitterte Kühllufteinlass waren die charakteristischen Erkennungsmerkmale. Die letzten 50 E- Types waren alles schwarze Roadster, welche eine, vom Chef persönlich signierte, Plakette auf der Mittelkonsole erhielten. Der Roadster wurde am Ende 9 Monate länger als das Coupé produziert.
-

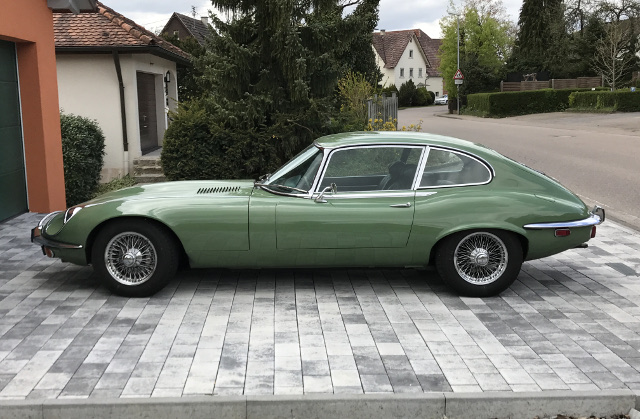

Jaguar XKE3 FHC 2X2
Jaguar XKE3 FHC 2X2Die Serie 3 erhielt schließlich einen Motorblock aus Alluminium, die länger, breiter, höher war aber den 3er nur 36 Kilo schwerer als sein Vorgänger machte. Durch diese Änderungen wirkt das Fahrwerk weicher und die Straßenlage satter. Das Coupé war ausschließlich mit einem 5.3l V12 Motor und 2+2 Sitzen erhältlich. In technischer Hinsicht etwas besonders waren der Motorblock aus Leichtmetall, sowie die in die Kolbenböden eingelassenen Heron- Brennräume. Beides lieferte der E-Type erstmals bei seinem, von 4 Vergasern gespeisten, V12 in Serie.
-
